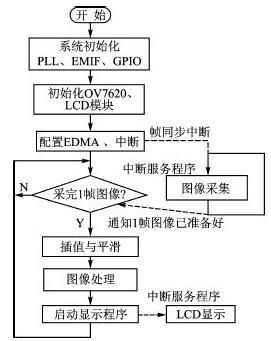

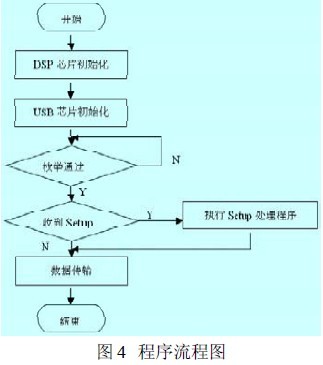

1、DSP初始化过程中总线/引脚电平是多少
不同的DSP不一样，相同的DSP不同引脚也不一样，大部分初始化电平都是为0，建议参考相应DSP的Datasheet，一般Datasheet会在不同的寄存器说明下列出该寄存器可读写情况，在可读写情况后面还会列出访值复位状态下(即你所谓的初始化状态)是什么值，如“R/W0”表示该寄存器可读写，复位后的初始值为0。
2、dsp系统中为什么经常用到FPGA芯片
dsp的强势是运算功能，比如CPU进行一次8位乘除运算可能需要几十个时钟周期，因为他需要取指，调用函数等一系列步骤，而dsp具有专用的alu模块，一般一个时钟周期内就可完成乘法运算，并且DSP片内集成了很多功能，多个spi接口，多个uart接口，专用的ddr管理端口，专用的扩展存储其接口等等，可以说这些接口虽然可配置成GPIO(通用输入输出口)但略显浪费，而fpga，具有很高的灵活性，开发成本低，调试方便，IO口丰富，强势是实现逻辑运算，而且是多模块并行运行，效率也高，片内没有寄存器，随编随用，十分方便，因此常常被用作扩展IO口，扩展编码器，扩展脉冲输出，扩展存储器，扩展逻辑控制，虽然如此，FPGA的功能日渐强大，开始具有CPU,

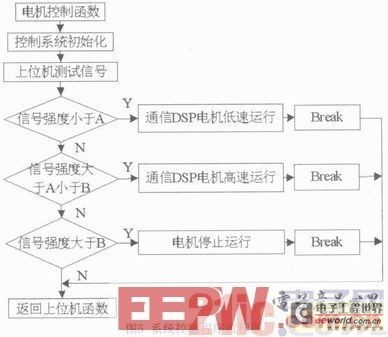

3、dsp寄存器操作gpio怎么封装函数
寄存器首先要根据要开发的功能，查阅外设的数据手册，找到相应的寄存器根据寄存器的说明。逐位进行寄存器的读写配置后期维护或者调试，也需要根据外设的数据手册，进行纠错寄存器开发的优缺点优点：程序运行效率高，需要那个寄存器就配置那个寄存器，冗余代码量少缺点：如果遇到下列情况，使用寄存器开发的难度会大大提高遇到大型项目或者需配置寄存器数量较多时，需要频繁翻阅数据手册，影响开发效率。
