行程开关的工作原理。今天我们来学习一下行程开关的接线方法，我们面前是一组由行程开关控制的电动机正转线路，首先，让我们来了解一下行程开关的接线，下方的1和2是NC常闭触头，上方的NO是3和4常开触头。在本次线路中，我们需要使用的是行程开关的1和2NC常闭触头部分，现在，让我们打开电源，观察一下它的工作情况，打开电源后，我们可以看到电动机正在正转运行。
1、行程开关是什么行程开关工作原理
行程开关简介、原理。很多种啊，有磁电式，光电式，机械式，最常用的是机械式，里面是一个机械式的点动开关，外部连杆动作时，联动点动开关也动作。原理很简单了。行程开关是一种根据运动部件的行程位置而切换电路的电器,它的作用原理与按钮类似.行程开关广泛用于各类机床和起重机械,用以控制其行程、进行终端限位保护.在电梯的控制电路中,

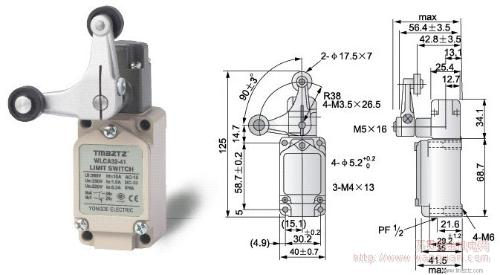

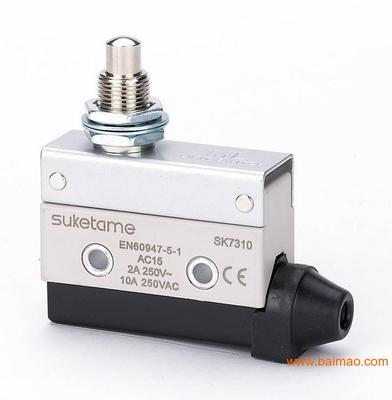

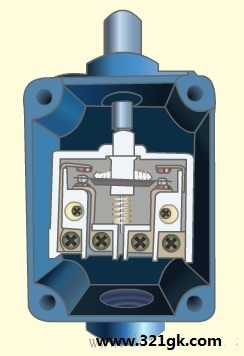

轿厢的上、下限位保护。(1)直动式行程开关其结构原理如图1所示,其动作原理与按钮开关相同,但其触点的分合速度取决于生产机械的运行速度,不宜用于速度低于0.4m/min的场所。直动式行程开关组成1推杆2弹簧3动断触点4动合触点(2)滚轮式行程开关其结构原理,当被控机械上的撞块撞击带有滚轮的撞杆时,撞杆转向右边,带动凸轮转动,
2、行程开关是什么?行程开关的相关介绍
行程开关就是位置开关的一种，是人们经常用到的小电流主令电器，虽然有很多的人在用这种行程开关，但是有的人还是不清楚行程开关到底是什么，具体对它的细节也没有人能具体说出来，对于行程开关是什么?下面就请大家跟随我们的脚步一起来了解一下行程开关到底是什么吧。一、行程开关是什么？1、行程开关，是一种常用的小电流主令电器。利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。
2、在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似，3、行程开关可以安装在相对静止的物体(如固定架、门框等，简称静物)上或者运动的物体(如行车、门等，简称动物)上。
