本人是五一年生的，十四岁读初中就就开始装矿石机了，是个业余无线电爱好者。几十年一路走来经历过电子管、晶体管、集成电路收音机，也装过落地收音机、黑白电视机、OTL、OCL功放电路，自己打造音箱等等，现退休在家摆弄音响是自己的唯一爱好，我家中现在还有一台四十二年前打造的落地收音机，是中波单波段的，带一个拾音器插孔输入，当时是配上海601电唱机的，功放是变压倒相的OTL电路，至今还能发声收到电台。
1、什么是OTL放大 电路?
无输出变压器的放大电路，可以减少变压器带来的信号失真。OTL 电路:射极跟随器电路由两个性能相同但极性不同的三极管(PNP和NPN)组成。负载直接充当发射极电阻，PNP和NPN晶体管分别放大信号的正负半周。在正负半周，两个三极管依次导通。放大电路放大电路增加电信号振幅或功率的电子电路。
其核心是电子有源器件，如电子管、晶体管等。为了实现放大，必须给放大器提供能量。常见的能源是DC电源，但有些放大器也使用高频电源作为泵浦源。放大的本质是把电源的能量转移到输出信号上。输入信号的功能是控制这种转换，使得放大器输出信号的变化重复或反映输入信号的变化。在现代电子系统中，电信号的产生、传输、接收、变换和处理几乎都是基于放大电路。
2、ocl和 otl 电路的区别

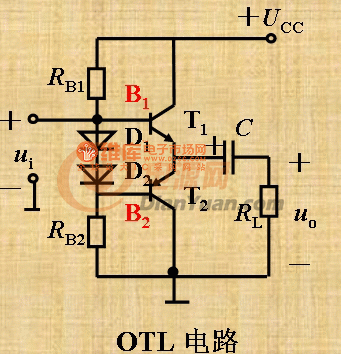

OTL电路:OTL电路是不带输出变压器的功率放大器电路。以往大功率功率放大器多采用变压器耦合方式，解决阻抗变换问题，使电路获得最佳负载值。OTL 电路是一款无输出变压器的推挽功率放大器电路。通常使用单电源，信号通过电容耦合从两组串联的输出中点输出。输出变压器功率放大省略电路俗称OTL 电路。OTL 电路特点:采用互补对称电路(NPN和PNP参数相同，为互补对称，均为射极跟随器配置，串联连接，中间两管的发射极作为输出)，输出电容，单电源，电路轻便可靠。
OTL 电路的优点是只需要一套电源。缺点是需要一个大电容，可以把一组电源变成两组对称的正负电源；但是低频特性较差，OCL电路:OCL电路是OTL 电路的升级版，即省略了输出端的功率放大电路，节省了输出电容，使系统的低频响应更加平滑。缺点是需要双电源，增加了供电的复杂度。
