为什么开关电源的输出端不能串联两个二极管?一般开关电源的脉冲变压器的输出端采用双整流二极管(一个三脚元件)形成全波整流,或者部分输出接地保护电源的输出。在运算放大器输出端的正负电源上连接两个二极管有什么作用?1.连接到运算放大器输出端的二极管通常被箝位和保护,以将输出电压限制在一定范围内。
1、开关电源芯片LM2576和LM2596为什么输出引脚后面都要接二极管、电感、电…
你不是学电子学的吧?当它打开时,电感储存能量。当它关闭时,二极管续流。当然,电容是滤波的。76和56只是水平不同而已。电容可以提供90度滞后角,这里的功能是滤波和电感续流。二极管和电感的作用是在LM25XX关断时输出电流可以连续,电容的作用是使输出电压在通断时不突变,实际上是滤波。
2、为什么在LM317的输入与输出脚之间会并联一支二极管
防止输入电源短路时,输出电容上的电压反方向放电到输入端,烧毁芯片。二极管并联后,放电电流不会通过芯片。当输入电源同时向多个负载供电时,这种情况更为常见。当其他负载出现问题时,这个电源就会受到影响。如果LM317是整流器电源的唯一负载,则可以省略该二极管。

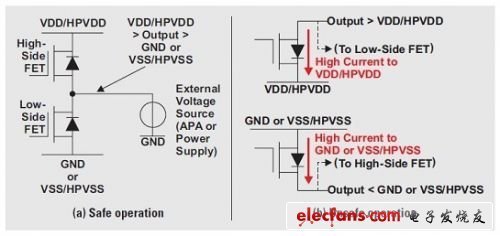

3、运算放大器输出端接两个二极管到正负电源有什么作用
1、运放的输出二极管一般都是箝位保护的,将输出电压限制在一定范围内。2.在你的电路中,由于两个二极管的箝位电压与运放的输出电压一致,所以不存在输出箝位效应,但可以保护输出不受外界瞬时高压的影响,保证运放的安全。这种方法不太可取。正确的做法是在运算放大器的电源端加上这两个二极管,叫做运算放大器的电源保护。目前的做法表面上是考虑产出保护。实际上,运算放大器的输出不会超出电源范围。
4、开关电源5v输出端为什么要用40v的肖特基二极管
如果交流电压超过5V,在高电压点留有余量更安全。肖特基压差低,恢复比快,恢复效率高,耐压低,适用于低电压场合。肖特基的物理特性决定了它的耐压只有40V左右。由于开关电源输出的交流电频率高,开关速度非常快、反向恢复时间短的肖特基二极管可以作为整流器,获得DC输出电压。
5、开关电源输出端为什么串接两个二极管
No、开关电源脉冲变压器的输出端一般采用双整流二极管(一种三脚元件)形成全波整流,或者在部分输出与地之间接一个齐纳二极管保护电源的输出。进行整改,开关电源是完全依赖滤波电容输出的电源。没有滤波电容,不可能输出正常电压,二极管的单向导通可以防止电压返回。当连接的二极管阴极后面有良好的滤波(电容)电路时,电压会升高,这也说明电源本身滤波不足。
