照明电路和插座电路中断路器的极数是多少？100平米内8个圈是什么意思？空调线路一般都是独立回路，插座两回路，照明两回路。插座之间不应该串联接地线，也就是说插座的接地线都是一个回路…地线不应该串联在插座之间，也就是说地线不能剪断串联在插座上。
1、回路开关和普通开关一样吗
就这么简单:双控灯开关的全称是“双控灯开关电路”，由两个“单刀双掷”(也叫“单刀双掷”)开关和一个(或一组)灯组成。从图中可以看出，当两个开关同时接入上(或下)红线时，电路接通，灯亮。拉动任一开关，两个开关用红线连接，电路断开，灯灭。当再次拉动任一开关时，两个开关同时连到一条红线上，电路再次接通，灯亮。如果将两个开关安装在两个不同的位置，就可以达到在两个位置开关灯的目的。
断路器控制出口电路。当断路器断开时，该电路中没有电。插座有漏电，你的电路就闭合了，其他的照常使用，一切不受影响。普通的开关没有断路器控制，所以接通的时候整个电路有点弱，漏电的时候整个电路系统都用不了。回路开关接线方式:火线进入1号开关中间点，两条控制线分别接入两侧触点。这两根受控线分别接在2号开关两侧的触点上，中间触点接一根线到灯上，零线直通。
2、配电系统图,里面的字母分别代表什么(详细一点
你好:从头说起吧，VV1.0KV5*65芯6平方电缆，电缆1000V低压电缆。穿32号铁管。AXAL配电箱代码AX一般指动力配电箱AL照明配电箱，AX后面代表计算功率AL22代表照明配电箱编号2.5KW代表空气开关(空气开关)电流16A功率C45AD4极25A，动力配电箱一般为3极空气开关0。本支路2KW负荷功率BV500V3三根2.5平方铜线穿PVC16，五根线穿管(A/B/C/N/PE)，即三相五线制。
3、电气回路图识图?
一般横线上的标记都是线号，图纸上应在同一根导线两端标注相同的线号(国际上流行的一种标注方法)，包括809、BY5、By6(“by”可能是“变压器”或“备用”的缩写)都是线号。而23和33，28和38应该是插头插座中的管脚号(“CZ”可能是“socket”的首字母缩写)，2和3应该是触点号(“JD”可能是“relay”前两个字母的首字母缩写)。
4、…电气工程图上的“wp1―bv―2×4 pe4―pv(20―scc〔插座
wp1(第一个插入的回路)-BV (PVC铜芯)-2(根)× 4 (mm2)+PE(一根黄绿双色软线)4 (mm2)-PV (PVC管)20(直径)scc(敷设方式)在此配电箱内。你可能打错了，应该买。Wp1是指配电箱内接在这条线上的回路的回路号，bv2x4是指两根4平方的普通导线，pe4是指4平方的pe线，PV20是指穿过PVC20的导管，SCC是指吊顶内的敷设。

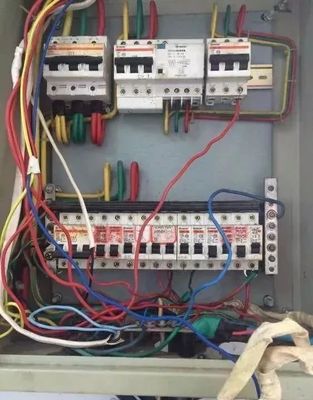

5、配电箱中的备用回路是什么作用?平时不用的时候是怎样起到维持三相平衡的…
1。待机电路有两个概念:1。配电箱进线通常称为双电源，备用回路如消防电源、人防电站、应急电源等。这个配电箱装有一个脱扣器，可以自动开关。也叫双电源自动切换箱。2.配电箱的出线意味着有几个断路器是空着的，以防以后加电路。增加的容量已被认为在配电箱的容量之内。二、不使用时如何保持三相平衡？这显然意味着备用电路是出口电路。
6、接地线在插座间不应串联的意思是不是插座的接地线都是单独的一个回路…
插座之间不应该串接接地线，也就是说接地线不能在插座上剪断串接，而应该在剥线处接在插座上，而不是插座的接地线是单独的回路。为了安全起见，目的是在检修一个插座时，不要断开其他插座的接地线，以保证其他插座的接地线能起到安全保护作用。不能，多个插座之间不能只有一根接地线，所以如果没有接地线的插座漏电，只能用电器的相线或零线串联起来接接地线。
所以插座之间的地线都是并联的。这不是一个单一的循环。为了安全起见，插座之间的地线都是并联的。在安全用电常识中，多个插座不能只用一根接地线连接，所以如果没有接地线的插座漏电，只能用电器的相线或零线串联起来与接地线连接。为了安全用电，目的是在拆除接地线时不要断开其他插座的接地线，以保证其他插座的接地线能起到安全保护的作用。
7、套内100平方米以内8个回路是什么意思?
一般空调线路都是独立的回路，包括插座两个回路，照明两个回路。100平米应该是三居室。三居室一般配电线路:1、照明2、客厅餐厅插座；3.卧室插座；4.卫生间插座；5.厨房插座；6.客厅空调插座；7.主卧空调插座；8.客厅、书房空调插座；补充:1、4、5、6必须分开供电(各占一个电路)。
8、照明回路和插座回路断路器的极数到底是什么。是1p,1p n,还是2p?为什么…
对于微型断路器，一般采用1P N、1P、2P作为单相电器的通断控制，但效果不同。1P单极断路器，带热磁脱扣功能，只控制火线(相线)，模数18mm；1P N单极N断路器同时控制火线和零线，但只有火线有热磁脱扣功能；模数也是18mm；2P单相2极断路器，同时控制火线和零线，具有热磁脱扣功能，模块为2*18mm36mm。
可以得出以下结论:1 .为了降低成本，可以使用1P，但上级断路器必须具有漏电脱扣功能，且必须切断上级电源，防止维修时发生火灾、零乱等事故；2.为了避免维修时出现第1项的问题，可以使用1P N(即DPN)；3.使用2P的理由:同样模数为18mm的断路器外壳，内部安装1P和安装1P N是有区别的，在短路事故的情况下，前者的“极限分断能力”肯定高于后者。毕竟空间是影响破断能力的重要因素。
