形成什么电路？做实验时反相加法电路中的输入DC信号是通过什么？求和算子是一个加法器，输入变量相加。如果其中一个变量反转一次，就变成了减法运算，逆变器，输入和输出相反，所有输入信号都反相一次，所以输出和输入信号同相；uo(Ui1 Ui2)ui 1 ui 2 ui 1‘Ui2’；因此，它仍然是一个加法器电路；。
1、有没有大神帮忙分析一下这个电路
U1A是典型的反相放大器连接。可调电阻用于调节增益，输入电压取自流经250ω电阻的最左侧输入电流产生的电压。具有负输出电压的反相放大器。很明显，齐纳二极管与上部电阻串联，这是电压调节器作为电压基准源的典型连接。可调电阻器调出一个电压，以便以后叠加。该电压为正。U1B是反相加法器，将两路输入电压按照1: 1的比例叠加，增益为1。输出电压的范围可以通过调整齐纳二极管后面的可调电阻来控制。
2、反相比例放大电路

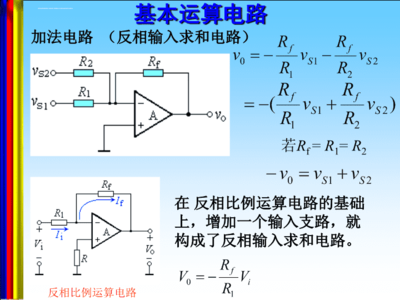

集成运算放大器按输入方式可分为同相连接、反相连接和差分连接，按输入电压与输出电压的运算关系可分为比例连接、加法连接、减法连接、积分连接和差分连接。输入方式和运算关系的组合可以构成各种运算放大器。反比例放大电路从运算放大器的反相输入端引入，输出信号与输入信号反相，其中A0为运算放大器的开环电压放大倍数，rid为差模输入电阻。在大开环电压放大和差模输入电阻的条件下，运算放大器可视为理想。
3、反相求和运算器的各输入端接一反相器,构成什么电路?
求和算子是加法器，输入变量相加。如果其中一个变量反转一次，就变成了减法运算；逆变器，输入和输出相反，所有输入信号都反相一次，所以输出和输入信号同相；uo(Ui1 Ui2)ui 1 ui 2 ui 1‘Ui2’；因此，它仍然是一个加法器电路；。
4、反相加法运算电路中的输入直流信号在做实验时是通过什么输入的呐?

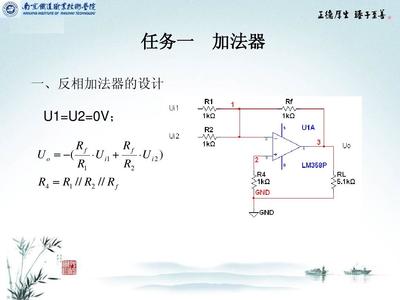

放大倍数与输入什么信号无关，取决于你的电路构成。反和的一般表达式为:UoRf(Ui1/R1 Ui2/R2)，其中Ui1和Ui2不限于AC或DC，你可以把DC信号和交流信号的表达式代入相应的位置，最后输出的结果应该是一个同时具有交流和DC分量的信号。有什么问题？现实中的信号大多是这样的，运算放大器适用于交流和DC。
