三菱PLC的输入输出是高还是低？三菱的输入分为npn和pnp。前者低电平活跃，后者高电平活跃，输出好像分为晶体管和继电器，如果输入点在高电平有效，开关动作，s7200系列plc高低电平的定义。这些基本的东西看手册！如何看待plc输入在低电平有效，在高电平也会有效？对于大多数PLC，输入使用双向光耦，所以输入和公共端之间有24VDC，输入有信号，所以，如果你的公共端是24V，那么输入端会给出24V的信号，是低电平；如果公共端是24V，那么输入端会给出24V的信号，即高电平。
1、我们经常说的传感器PNP为高电平输出,NPN为低电平输出,是啥意思?与PLC…

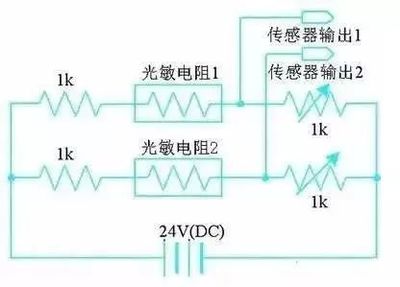

如果你看懂了传感器说明书的原理图，你就明白了。我用三行解释给你听。棕色为正极，蓝色为负极，黑色为信号输出。PNP是高电平输出。在传感器的原理图中，我们可以看到蓝线和黑线并联在负极上。黑色连接负极的示意图是指在PLC中，公共端使用负极。当传感器感应到物体的存在时，棕线和黑线之间存在导通状态，相当于开关被接通，黑线和棕线也是高电平连接。
2、三菱PLC的输入跟输出的是高电平还是低电平?跟PLC的输出类型有没有关系…
为高电平输入，与PLC无关，但输出为高电平和低电平，与PLC的品牌或厂家有关，但用法相同。三菱的输入分为npn和pnp。前者低电平活跃，后者高电平活跃。输出好像分为晶体管和继电器。这个嘛，继电器输出可以，晶体管输出不行。三菱PLC的输入输出是高电平还是低电平，取决于PLC的输出型号。1.FX1系列或FX2系列如FX1N40MT(晶体管输出)的输入输出只能是低电平；
3、PLC输出时高电平吗?
PLC的输出点没有电平信号，需要外接电源。如果输入点在高电平有效，开关动作。输出点取决于编程条件。如果条件满足，就会有线圈动作。编程时:如果使用常开线圈，满足条件，输出线圈会被吸引；如果条件不满足，线圈保持常开。如果使用常闭线圈，且条件满足，则输出线圈断开；如果条件不满足，线圈保持常闭。
4、什么是PLC输入输出电路的源型和漏型?接线有什么区别
源极输入和漏极输入都是相对于PLC输入的公共端(COM端或M端)的。电流流入是漏极型，电流流出是源极型。源输出和漏输出也是相对于PLC输出的公共端(COM端或M端)而言的，但电流流入是源型，电流流出是漏型。可以看出，输出与输入相反，记住其对应输入(或输出)的接线方式就可以知道其输出(或输入)的接线方式。扩展数据PLC控制器的工作原理:1。输入采样阶段在输入采样阶段，PLC通过扫描的方式依次读入所有的输入状态和数据，并存储在I/O图像区对应的单元中。
在这两个阶段中，即使输入状态和数据发生变化，I/O图像区中相应单元的状态和数据也不会发生变化。因此，如果输入是脉冲信号，脉冲信号的宽度必须大于一个扫描周期，以确保在任何情况下都可以读取输入。2.用户程序执行阶段在用户程序执行阶段，PLC总是从上到下依次扫描用户程序(梯形图)。
5、s7200系列plc高低电平的定义
阅读这些基本东西的手册！但是CPU224XP有几个通道的输入输出数字量，其电平比较特殊，需要注意。逻辑1(高电平，最低)15伏直流电/2.5毫安；逻辑0(低电平，最大)5v DC/1mA；；高电平15伏直流电，最小2.5毫安，低电平5伏直流电，最大1毫安。S7200的DI输入端是双向的，即电流可以流入该端，也可以从两个端流出。
6、怎么看plc输入是低电平有效还会高电平有效

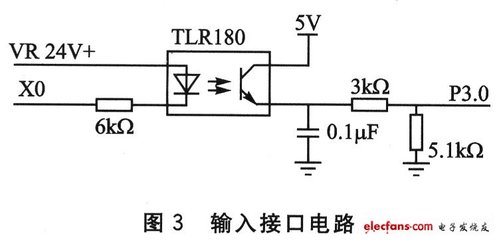

对于大多数PLC来说，输入使用双向光耦，所以输入和公共端之间有24VDC，输入有信号。所以，如果你的公共端是24V，那么输入端会给出24V的信号，是低电平；如果公共端是24V，那么输入端会给出24V的信号，即高电平，望采纳。对于PLC的一部分(PLC的内部结构如上图所示)，公共端是一个参考电压(参考电位)，输入电压(输入电位)视其自身与公共端之间的电位差为输入电压(输入电位差)。
