什么是开漏输出？开漏输出:oc门的输出为开漏输出；od门的输出也是开漏输出。STM32引脚复用开漏输出和复用推挽输出有什么区别？开漏输出是一种输出方式，不应该是开漏输出还是集电极开路…嵌入式单片机引脚的漏极输出和开漏输出是什么概念？如何解决排水不畅…简单来说，开漏输出意味着，1，输出级由MOS晶体管驱动，输出没有被拉高。这样做的好处是可以根据外部上拉来确定输出电平，可以将多个开漏输出直接连接在一起，实现“线与”。
1、开漏和推挽到底啥区别?
开漏和推挽的区别在于:开漏:输出端相当于三极管的集电极，需要一个上拉电阻才能得到高电平状态。适合电流型驱动，吸收电流的能力比较强(一般在20ma以内)。推挽输出:可以输出高低电平，连接数字设备。开漏电路是指输出为MOSFET漏极的电路。一般的用法是在漏极外的电路中增加一个上拉电阻。一个完整的开漏电路应该由开漏器件和开漏上拉电阻组成。
2、…驱动 12伏的继电器请问需要使用哪种电路开漏输出还是推挽输出?
应该是漏极或集电极开路输出电路形式，输出端接继电器线圈(记得反接一个二极管)，管处于开关状态。该电路简单、高效、成本低。如果需要驱动12伏继电器，一般可以使用推挽输出电路。推挽输出电路可以提供高电平和低电平输出，可以满足继电器正常工作电压要求。而开漏输出电路只能提供低电平输出，需要额外的上拉电阻来提供高电平，不适合直接驱动继电器。

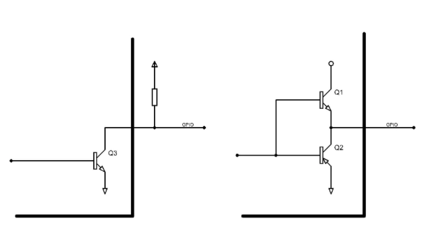

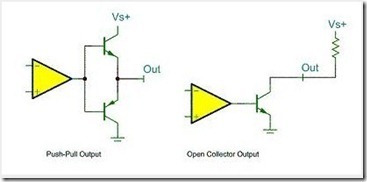

3、开漏和推挽输出的区别
开漏和推挽输出的区别:1。推挽输出:推挽输出结构由接收互补控制信号的两个MOS或三极管控制，两个管时钟一个导通，一个截止。当VIN处于高电平时，上MOS导通，下MOS关断，Vout上拉至VDD。当VIN处于低电平时，上MOS关断，下MOS导通，Vout被拉低至GND。优点:可以输出高低电平，两者都有驱动能力。缺点:无法实现有线与的功能。比如两个io输出高电平和低电平，相当于短路。

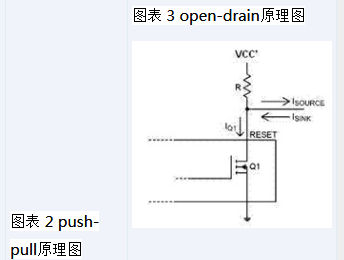

优点:1。可以实现电平转换，因为输出电平完全由上拉电阻的功率电平决定；2.线和功能都能实现。开漏电路概念中提到的“漏极”是指MOSFET的漏极。同样，集电极开路电路中的“集”指的是三极管的集电极。开漏电路是指输出为MOSFET漏极的电路。一般的用法是在漏极外的电路中增加一个上拉电阻。一个完整的开漏电路应该由开漏器件和开漏上拉电阻组成。
4、单片机漏开输出问题
是的，电阻通常被上拉，这样逻辑“1”就可以有效地在总线上传输。对，如我所说。当总线上的开漏输出为低电平时，整个总线被拉低。典型的应用是SMBus。不同时期功能相似。对，电压会被拉低。一般拉起来解决。当然不是。了解输入端口的工作模式。不应该是开漏输出还是集电极开路…没错。但一般不叫漏。其实单片机的IO口在输入状态用的是漏电或高阻态，在输出状态用的时候设置成正常IO态或推挽态。IO口漏电意味着没有连接上拉电阻，IO口高阻态意味着连接的上拉电阻阻值很大(兆欧)，不会影响外部电路的状态。这些问题在设计IO口的控制电路或输入电路时都需要考虑，而单片机的设计需要硬件和软件的配合。
5、漏极输出,
漏极直接输出，不接拉电阻。如果我对场效应晶体管印象不深的话，据了解常见的三极管是集电极开路。在电路设计中，我们经常会遇到开漏和开集电极的概念。虽然我在学习的时候就知道它的基本用法，但是在设计上并没有遇到什么问题。但是前两天有个同事问我这个概念。我

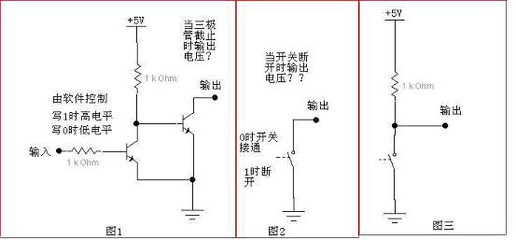

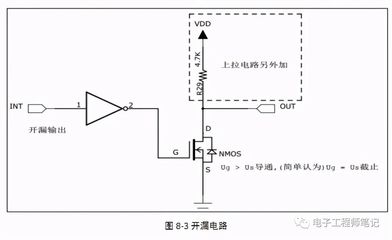

集电极开路电路中的“set”指的是晶体管的集电极。开漏电路是指以漏极为输出的电路。一般的用法是在漏极外的电路中增加一个上拉电阻。一个完整的开漏电路应该由一个开漏器件和一个开漏上拉电阻组成。如图1: 300)这个。宽度300 AlignMiddleborder 0 bbimg(this >构成开漏电路，具有以下特点:1 .
6、嵌入式单片机引脚的开漏输出是个什么概念?什么特点?开漏何解…
简单来说，开漏输出就是，1。输出级由MOS晶体管驱动。输出没有被拉高。这样做的好处是可以根据外部上拉来确定输出电平，可以将多个开漏输出直接连接在一起，实现“线与”。开漏输出是一种输出方式。引脚的输出相当于给地加了一个电子开关。当输出电平高时，开关关闭。此时，该引脚不能提供电流输出。如果输出电平较高，应在外部增加一个拉电阻。当输出电平低时，开关闭合。此时，引脚可以提供电流，使引脚的电平降低。
7、开漏输出为啥能输入
可以根据自己的需要配置为输入或输出。TTL电路有开集电极OC门，MOS管也有开漏对应集电极的OD门，其输出称为开漏输出。它能吸收大量电流，但不能输出电流。因此，输入和输出电流应与电源和上拉电阻一起使用。I/O(英文:Input/Output)的意思是输入/输出。

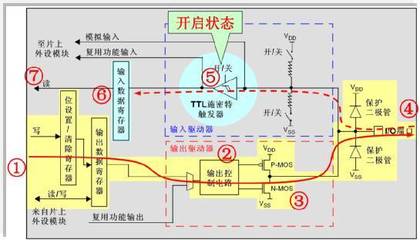

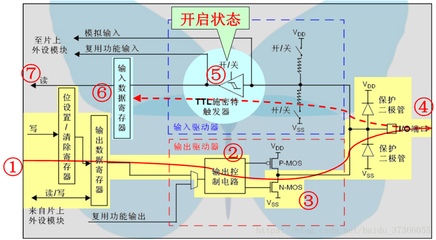

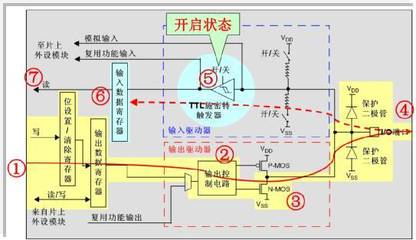

8、STM32管脚复用开漏输出和复用推挽输出有什么区别啊?
推挽输出:高低电平均可输出，电流可注入和吸收负载，负载能力强。开漏输出:平时可以输出地电平，用上拉电阻输出高电平，决定功耗和速度，方便实现有线和。推挽式不需要加一个拉电阻。如果要输出高电平，需要加一个拉电阻。。
9、什么叫开漏输出
开漏输出:oc门的输出为开漏输出；od门的输出也是开漏输出。Ttl电路有开集电极oc门，mos管也有开漏对应集电极的od门，其输出称为开漏输出，它能吸收大量电流，但不能输出电流。因此，为了输入和输出电流，它应该与电源和上拉电阻一起使用，Oc门开漏输出和od门开漏输出都是为了同样的目的，都是为了实现逻辑器件的线路和逻辑。当然，不同的外接电阻也可以增加外围驱动能力。
