共集电极放大电路，什么是共集电极，共基极，共发射极放大电路？共集电极电路、共基极放大电路、共发射极电路怎么判断？为什么这是“共集电极放大电路”？共集电极电路？三种基本放大电路的特点是什么？1.共基极放大电路特点:无电流放大，Au与共发射极相同，输入电阻比共发射极小，输出电阻与共发射极相同，高频好，无电流放大。
1、射极输出器是什么?

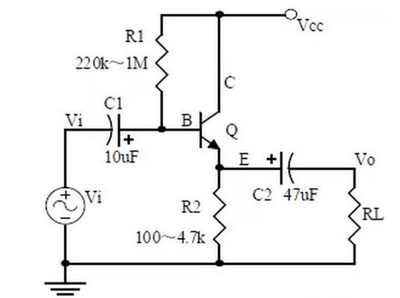

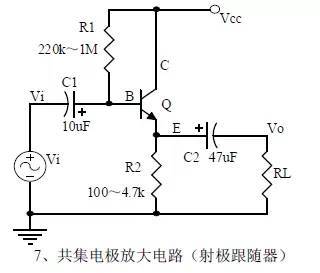

发射极输出是三极管共集电极组成的放大器。发射极输出器件又叫共集电极放大电路:在输出回路中，短接RC(无RC)，加入RE，用C2耦合电容与RE并联输出放大后的信号。因为输出在发射极电阻RE的两端，所以称为发射极输出器件。用途:由于共集电极放大电路的输入电阻较高，所以常用作多级放大电路的输入级；输出电阻低，常用于多级放大电路的输出级。在多级放大电路中间级，可以提高电路的工作性能。

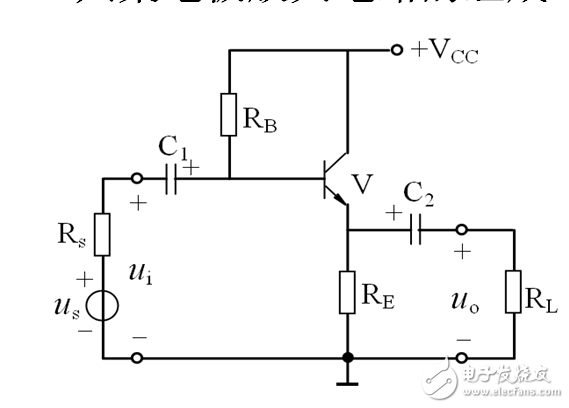

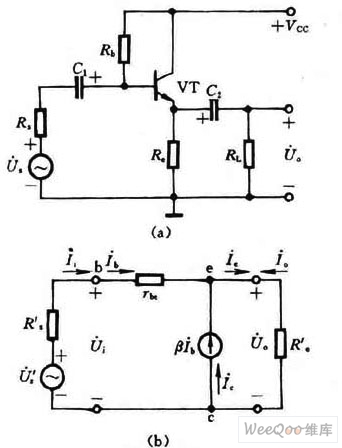

由于发射极输出的电路配置属于“电压串联负反馈”，如图1所示，放大器负载电阻re不是接在集电极回路而是接在发射极回路，从输入端看输入电阻RirBE (1 β)Re≈βRe。相当于把Re放大了β倍，所以输入电阻很大。将发射极输出的输入端与信号源连接会降低信号源的功率损耗，这是发射极输出的一个优点。
2、共集电极放大电路,共发射极,共基极,的工作原理与区别及用途
需要大量的文字来表达。我自己百度过。共发射极配置放大电路既能放大电压又能放大电流，属于反向放大电路。输入电阻在三个电路中间，输出电阻较大，通带在三个电路中最小。适用于低频电路，常用作低频电压放大的单元电路。集总配置放大电路没有电压放大功能，只有电流放大功能，属于同相放大电路。它是三种配置中输入电阻最大、输出电阻最小的电路，具有电压跟随、频率特性好的特点。
3、模电中,如何区分共基极,共发射极,共集电极电路?
模拟电路中的基本双极性BJT放大器结构。掌握基本的BJT结构是区分共基、共射、共集电路的基础。放大器电路中常用的结构有以下三种:①共发射极②共基极③共集电极三种结构的区别如下表所示。总结如下:1 .共发射极电路是反相的。2.共基极电路具有最高的电压增益。3.共基极结构具有最低的输入阻抗。4.共基极结构具有最高的输出阻抗。1.共基共基放大器电路。输入信号从晶体管的发射极和基极端子输入，然后从晶体管的集电极和基极端子获得输出信号。因为基极是共地端，所以叫共基放大器电路。
4、共射,共集,共集三种基本放大电路的特点是什么呢

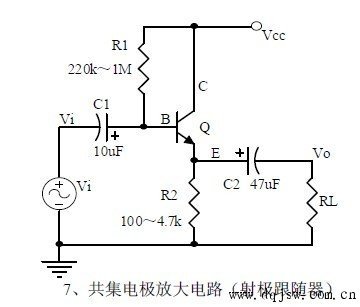

1。共基极放大电路特点:无电流放大，Au与共发射极相同，输入电阻更小，输出电阻与共发射极相同，高频好，无电流放大。2.基本共集电极放大电路(电压跟随器、射极跟随器)电路特点:1)信号从射极输出，也叫射极输出；2)输出信号与输入信号同相，也叫跟随器；3)电压放大倍数小于等于1，电流放大倍数大，适用于功率放大器的发射极输出；
5、为什么有时共集电极放大器也叫阻抗变换器
关键在于共集电极放大器的两个显著特性:极高的输入阻抗和极低的输出阻抗。输入阻抗非常高:与大部分信号源匹配，信号源电压很少因为输入电流小而损失；极低的输出阻抗:接近恒压源的输出特性，可接不同大小的负载，而输出电压基本不变。一般来说，多种信号源和多种负载可以通过一个“共集电极放大器”来“直接”连接。共集电极放大器起到阻抗变换的作用。个人理解，供大家参考。
6、为什么说这个是“共集电极放大电路”?

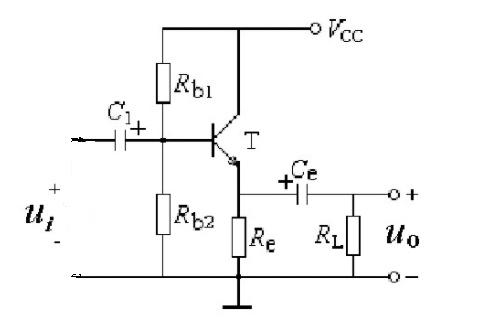

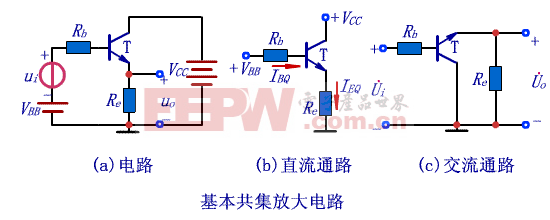

我来说一下，楼主:区分晶体管电路类型是有技巧的:共X极电路是指输入不接X极，输出不接X极。当前增益为β，始终为正，不为负。我说的“公共”是指交流信号。你可以通过画第一张图的交流等效电路来理解。共集电极电路的定义是在交流等效电路中，集电极作为输入输出的公共端，即地。集电极在上方，与DC电压Vcc相连。

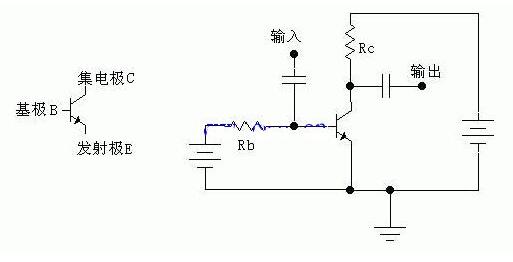

看哪一极交流接地，就是看哪一极作为信号输入输出的公共端。比如第二张图，C1 AC短路，信号ui直接加到基极，所以基极是输入端；看uo: C2交流短路。信号输出UO取自T的集电极，所以集电极是信号的输出端，公共端的发射极直接接地，所以是共发射极放大电路。
7、怎样判定共集电极电路共基极放大电路共发射极电路?
输入信号两端和输出信号两端之间的一个共极就是共极，所以发射极就是注入电路。连接到公共端子的极是公共极。常见的集电极电路，输入端为基极，输出端为发射极，集电极接地，即通过一个RC负反馈电路直接接电源或通过一个电容直接或间接接地。共基极电路，输入端是集电极，输出端是发射极，基极接地，不管它的偏置电阻还是稳压电路，只有它通过电容接地。
8、共集电极放大电路工作的原理是什么
共集电极放大器的工作原理共集电极放大器是利用共集电极来放大输入信号的电路。其工作原理是，当输入信号通过输入电阻Ri时，电流会流入共集电极，然后通过输出电阻Ro流出。由于公共集电极的特性，输出电压将比输入电压高一个电压增益，从而放大输入信号。
9、什么是共集电极、共基电路、共射放大电路?
共集、共基极、共发射极是指三极管电路的连接状态。“公共”是输入和输出电路的公共部分。共发射极公基共集放大器电路的唯一区别是共部分不同，其判断是在交流等效电路下进行的。1.共集电极电路三极管的集电极接地，集电极为输入输出共极；2.共基极电路三极管的基极接地，基极为输入输出共极；3.共发射极电路三极管的发射极接地，发射极为输入输出共极。
输入电阻在三个电路中间，输出电阻较大，频带较窄。常用作低频电压放大电路的单元电路，2.共集电极电路只能放大电流，不能放大电压。它是三种连接中输入电阻最大，输出电阻最小的电路，具有电压跟随的特性，常用于电压放大电路的输入级和输出级，发射极输出常用于功率放大电路。3.共基极电路只能放大电压而不能放大电流，具有电流跟随的特性；输入电阻小，电压放大倍数和输出电阻与共发射极电路相当。
