什么是三相四线？三相四线的代表符号是什么电机接线中的三相四线制有哪些？三相四线制是什么意思？三相四线制是配电系统中常用的供电方式之一。三相四线制是什么意思？如何解释三相四线制1？三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A。
1、电机接线中三相四线制都是什么线?
电机接线中的三相四线制，其中三条为电机电源线(A相、B相、C相)，另一条为电机外壳接地线，即设备接地保护线，用PE表示，接地应与接地体可靠连接。在电机接线的三相四线制中，三条是电机的电源线(A相、B相、C相)，另一条是电机外壳的接地线。电机外壳接地线可靠接地，然后与电源零线连接；接零后最好重复接地。对于大容量的电机，外壳接零线后，必须反复接地。
一般情况下，零线有电流，接地线没有电流，也就是说零线是工作线，接地线是保护线。以前电路用三线四线制，所以说保护接零，重复接地。事实上，它连接到工作接地，也称为零接地共线。只有零线连接到设备，辅以重复接地，以确保安全。现在的三线五线制，设备外壳接地线，零线不接设备外壳，因为零线有电流，零线断了设备就会有电，非常危险。
2、三相四线的代表符号是什么?
我没见过三相四线的符号，但见过交流电的符号，带字:**380/220V3N50Hz例子:交流电，三相带中性线，50Hz，380V(中性线与相线之间220V)。3 N可以用3N **3N50Hz/TNS举例:交流，三相，50Hz，有直接接地点，中性线和保护线全部分开的系统。两个* *代表一个AC符号，不能打出来，就像横放的S一样。不需要编写示例的文本。
3、三相四线制是什么意思三相四线制如何解释
1、三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线分别代表A、C相，另一条为中性线N或PEN(如果回路电源侧中性点接地，中性线也叫中性线(旧名应逐渐避免，改名PEN)，如果不接地，则为严格意义上的中性线。2.在进入客户的单相输电线路中，有两条线路，一条叫相线L，一条叫中性线n，正常情况下，中性线通过电流在单相线路中形成电流的回路。
4、三相四线制是什么意思

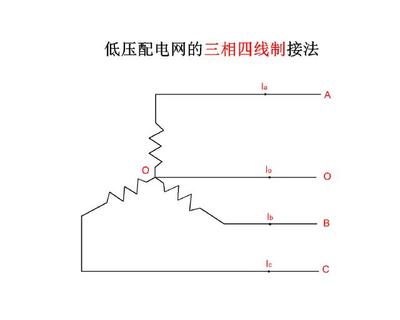

三相四线制是配电系统中常用的供电方式之一。都是星形连接，有中性线。广泛应用于低压配电和380/220伏动力及照明混合配电场所。三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线分别代表三相A、C，另一条为中性线N或PEN(如果回路电源侧中性点接地，中性线也叫零线(旧名应逐渐避免，改名PEN)，如果不接地，中性线严格意义上不能叫零线)。

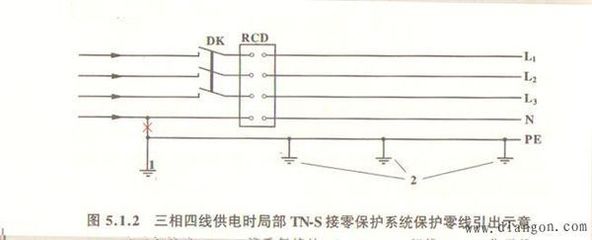

在三相系统中，三相平衡时，中性线(零线)没有电流，所以称为三相四线制；在380V低压配电网中，设置N线从380V线电压获得220V相电压，在某些场合也可用于检测零序电流，以监测三相电源的平衡。PE线(保护接地线)需要在用户端重复接地，以提高可靠性。但重复接地只是重复接地，只能在接地点或接地点附近连在一起，并不代表可以在任何位置连在一起，尤其是室内。
5、什么是三相四线?
目前我国多采用三相四线低压供电系统，即380V/220V中性点直接接地低压供电系统，有A、B、C三相线(火线)和一条零线。这条零线之所以叫零线，是因为它是从变压器二次侧中性点引出的，二次侧中性点直接接地，与大地零电位相连，所以叫零线。在三相四线低压供电系统中，它既是工作零线，又是保护零线，现在称为PEN线，其中PE是保护零线，N是工作零线，合起来就是PEN线，PEN线代表工作零线，也兼作保护零线，俗称“零地一体”。
6、请问 三相四线是什么意思
三相是三条火线，a \\ \\ b \\ \\ c .还有一条零线，接在变压器二次侧的中性点上，也叫保护零线。三条火线和一条零线，三相四线电表的接线方式非常值得收藏。三相四线和三相四极有什么区别？老电工会告诉你，三相四线是指低压工厂供电系统中电力变压器二次绕组中的Y型连接，连接的中点接地作为零线(零电位)。
