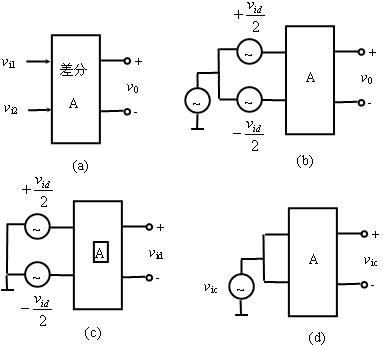

共模信号相对于差分信号而言。共模信号和差模信号有什么区别？共模信号和差模信号的区别在于参考物体，图1差分信号和共模信号的定义对比如下:图1和公式已经描述的很清楚了:在一个差分对中，差分信号定义为两个单端信号之差，共模信号是指两个信号线上的平均值，我们暂且理解一下，差分放大器电路对共模信号的抑制作用主要体现在两个方面:(1)共模信号的抑制当输入共模信号Vic(差模信号Vid0)时，差分放大器两个输入端的信号大小和极性相等，即Vi1vI2Vic。
1、差分互连(差分线
说起区别线，信号的模式是一个无法回避的话题。记得刚接触SI的时候，被这些概念深深困扰。差、共模、奇模、偶模这些概念经常让人混淆。但是要理解差分信号的传输机制，这些基本概念都得理解清楚，很多问题也就迎刃而解了。让我们一起来看看这些容易混淆的概念。首先，我们来明确一下共模信号的概念。共模信号相对于差分信号而言。
图1差分信号和共模信号的定义对比如下:图1和公式已经描述的很清楚了:在一个差分对中，差分信号定义为两个单端信号之差，共模信号是指两个信号线上的平均值，我们暂且理解一下。那么，为什么要定义共模呢？个人理解:为了反映电压跳变，人为指定一个电压参考标准。把信号分成共模电压和差分电压就能清楚地看出问题的本质。请看下面的信号。是DC还是AC？
2、单端输入双端输出的差分放大电路为什么有共模信号
问题不清楚。由于T1T2对管的参数不可能完全相同，而且差分放大电路的CMRR也不可能无限大，所以无论是单端输入双端输出差分放大电路还是双端输入双端输出差分放大电路都不能完全抑制共模信号。但无论接什么样的差分放大电路，都有很强的抑制共模信号的能力。这是我的理解。电子管差分放大的前提是电子管要在放大状态下导通且偏执，也就是说要有一个电压使基极和发射极之间的pn结导通。
3、差分放大电路对共模信号的抑制作用主要体现在哪两个方面
差分放大电路对共模信号的抑制主要体现在以下几个方面:(1)输入共模信号Vid0时，差分放大器两个输入端的信号大小和极性相等，即Vi1vI2Vic，因此差分对管的电流增量大小和极性相等，导致两个输出端对地的电压增量，即差模输出电压Voc1和Voc2大小相等。此时，两端输出电压VoVoc1-Voc20，
(2)零漂干扰的抑制运算放大器都是直耦的，直耦放大器电路各级Q点是相互影响的。由于各级放大，第一级的微小变化都会使输出级发生很大变化。当输入短路时(输入级的Q点因为某些原因，比如温度，会有微小的变化)，输出会随时间缓慢变化，从而形成零点漂移。零点漂移的原因是晶体管的参数受温度影响。

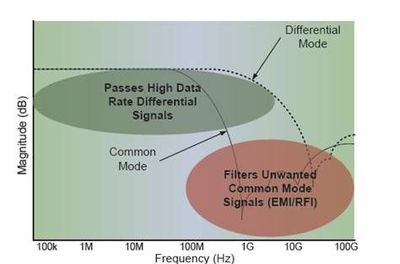

4、共模滤波器原理是什么
CommonModeFilter原理共模滤波器是一种用于抑制电磁干扰(EMI)的电子电路。它通过降低共模信号的幅度来实现这一目标。共模信号是指两个或多个通道中的信号具有相同的相位和相同的幅度。在许多电子系统中，共模信号通常是由电磁干扰引起的。共模滤波器通过抑制这些信号来提高系统的性能和可靠性。
5、共模电流.怎理解..?
共模电流不一定大小相等，但方向(相位)相同。此视频介绍了什么是共模和差模，并解释了为什么静电总是电路的共模信号。电路中的电线变成了天线，接收干扰信号。因为相位处处相同，所以是“共模”。“共模”一般影响不大，变成“差模”影响就大了。“天线”进来了，自然要回到“地线”上去。如果线路接地有差异，就会形成回流差异，变成“差模”形成干扰电流。
6、为什么会产生共模信号

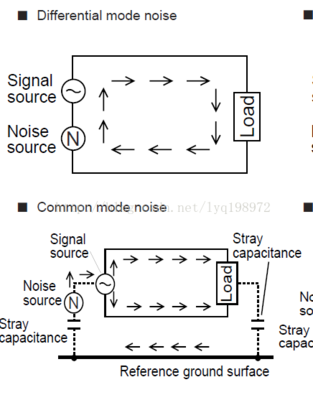

共模与零漂的关系:温度变化时，灯管的电流变化完全相同，可视为共模信号，因此可以用差分电路消除。此视频介绍了什么是共模和差模，并解释了为什么静电总是电路的共模信号。共模干扰:一般来说是指两条信号线上产生的幅度相等、相位相同的噪声。差模干扰:是等幅反相的噪声。常用的差分线对共模干扰有很强的抗干扰能力。
其中:根据产生噪声的不同原因，可分为放电噪声、浪涌噪声、高频振荡噪声等。根据噪声的波形和性质，可分为持续性噪声和偶发性噪声。根据噪声干扰方式的不同，可以分为共模干扰和差模干扰。共模干扰和差模干扰是常用的分类方法。共模干扰是信号与地之间的电位差，主要由电网串联、地电位差和空间电磁辐射在信号线上感应出的共模(同向)电压叠加而成。共模电压有时很大，特别是在隔离性能差的电源室。发射机输出信号的共模电压一般较高，有的可高达130V以上。
7、共模和差模的信号有什么区别
共模和差模信号的区别在于参考对象。共模信号存在于多个载流导体与公共等电位导体之间，如大地、金属屏蔽壳、金属套管、金属外壳、大型金属平板等，载流导体之间存在差模信号，是相互参照的。共模干扰信号通常由寄生电容和导线在传输过程中的空间辐射耦合形成，进而会串扰成差模干扰信号，差模信号是设计规划的对象。
