IR2110的自举电路有什么作用?IR2110用MOS管驱动半桥吗?UC3637是什么?UC3637电路特点:单电源或双电源运行,电压范围2.5 V ~ 20 V,特别有利于双极调制;双向PWM信号,图腾柱输出,提供或吸收电流能力100mA;逐脉冲电流限制;内置线性度好的等幅三角波振荡器;欠压封锁;温度补偿,2.5V阈值控制。
1、什么是UC3637?
该芯片是UNITRODE公司生产的用于DC电机控制的双PWM控制器。UC3637的电路特点是:单电源或双电源,电压范围2.5V~ 20V,特别有利于双极调制;双向PWM信号,图腾柱输出,提供或吸收电流能力100mA;逐脉冲电流限制;内置线性度好的等幅三角波振荡器;欠压封锁;温度补偿,2.5V阈值控制。内部结构图和具体参数可参考:可用于焊接、功率变换、开关电源等。

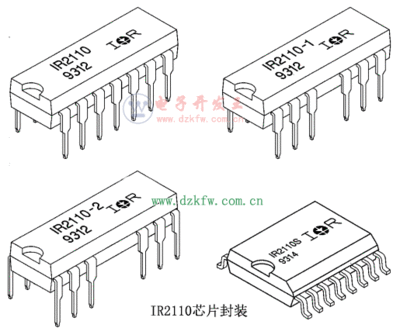

2、IR2110使用MOS管驱动半桥式驱动?跪求!
com是接地的,图中忘记了。高端输出配有自举电路,可以驱动高端MOS。需要一定的负载来给自举电容充电。记得设置死区。Hin和Lin是相互相反的逻辑信号,最高级逻辑电路的电源值为VDD(9脚);当Hin为高电平时,输出端Ho也为高电平,反之,Ho为低电平;可以连接到单片机,欣和林应该同时连接,记住它们是相互相反的逻辑信号。
3、IR2110的自举电路是什么作用,不自举可以吗,直接将Vs接地
no .因为上桥臂的MOS晶体管饱和并导通,所以必须在栅极和源极之间施加适当的电压。一般是10V左右才能使MOS管的内阻在导通时达到额定值,这个电压再高一点,它的内阻会小一点,但是太高的话会损坏MOS管。当上桥臂MOS晶体管导通时,其内阻Rds很小,甚至只有1 ~ 2mΩ,此时,源电压基本上等于电源电压,电源电压可能比控制驱动电路电压高得多。导致栅极电压无法高于源极所需的电压,上桥臂MOS晶体管无法良好导通。
