lcd1602引脚功能图第三个引脚为什么接分压LCD1602液晶显示模块，也就是工业字符液晶？Lcd1602显示流程图lcd1602显示流程图:LCD1602液晶显示器是一种应用广泛的字符液晶显示模块。为什么LCD1602要用10K连接stc89c52…第一个是增加传感器的驱动电流，lcd1602屏幕的研究1602是字符液晶，显示字母和数字方便，控制简单，成本低。
1、…为何要接入一个4.7k的电阻?LCD1602与stc89c52连接时为什么要接10K的…
第一个是增加传感器的驱动电流。不接也没关系，就是限流电阻。如果其中一个坏了，不会损坏另一个。例如，如果18D20的DQ内部故障接地，CPU通信的高电平将导致短路，这可能会损坏IO端口。那个电阻无所谓，一般都是1K10K。这个比较好找。我的是stc89c52单片机。我按照上面说的做了，但是还是无法显示数据。我必须接受排除吗？
2、lcd1602显示流程图
lcd1602显示流程图:lcd1602液晶显示器是一种应用广泛的字符液晶显示模块。它由一个字符型液晶显示屏(LCD)、一个主控驱动电路HD44780及其扩展驱动电路HD44100以及少量组装在一块PCB上的电阻、电容元件和结构件组成。不同厂家生产的LCD1602芯片可能不一样，但是使用方法是一样的。为了降低成本，大部分厂商直接把裸芯片放在板上。

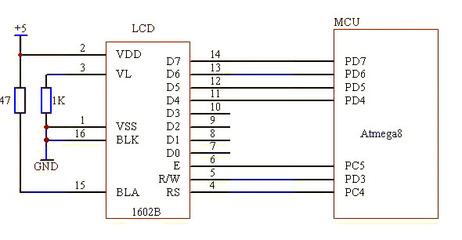

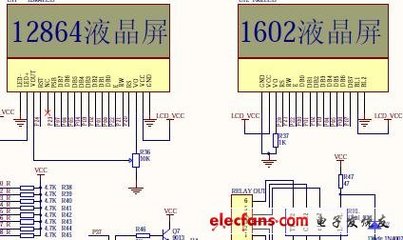

两者的区别只是使用的数据线数量，其他都是一样的。1.直接控制模式:LCD1602的八条数据线和E、RS、R/W三条控制线与单片机连接后可以正常工作。在一般应用中，只有命令和数据需要写入LCD1602。因此，LCD1602的R/W读/写选择控制端可以直接接地，从而节省一条数据线。VO引脚是LCD对比度的调试端，可以通过连接一个10kΩ的电位器来调节。也可以通过将一个合适的电阻从该引脚接地来调整，但电阻的大小应通过调试来确定。
3、为什么LCD1602加上拉电阻且接电源后仍不亮
嗯，其实背光只是一个led，一个限流器，一块玻璃。既然引脚处有电压，那么1，你的正负是相反的(我从我们学校实验室借了一个，据说可能是部分用户定制的)。2、恭喜你，背光坏了(反正不影响使用)。实在不行就在硬城上面换或者找这款的资料。
4、关于lcd1602屏的研究

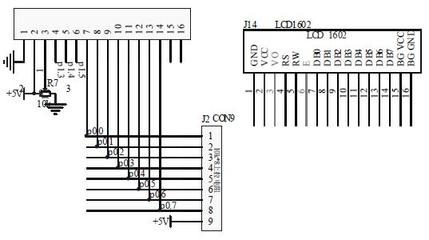

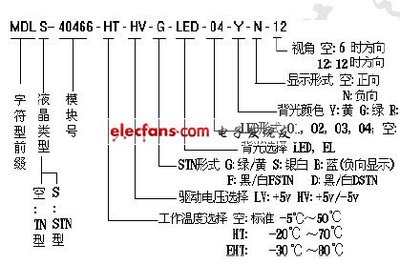

1602是字符型LCD，方便显示字母和数字，控制简单，成本低。VSS接负电源，VDD接正电源(1602LCD分为5VDC 5VDC，3.3VDC)，V0接可调电阻(灰度调节)，RS，RW，E为读写1602控制，D0~D7为数据位；具体欢迎业余交流:veryluckcpy@163.com。
5、lcd1602引脚功能图第三引脚为什么接分压

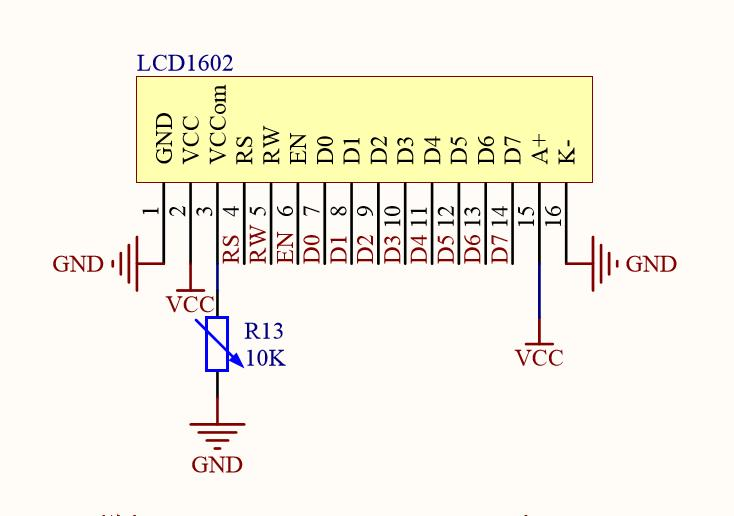

LCD1602液晶显示模块，又称工业字符液晶。可以同时显示2行16列字符，也就是32个字符。因此，它可以相当于32个LED数码管，比数码管显示更多的信息。LCD1602采用5V单电源供电，其外围电路配置相对简单，价格也非常便宜，具有非常高的性价比。1.LCD1602 VSS的引脚图(1引脚):用作电源接地VCC(2引脚):接5V电源正极V0(3引脚):用作LCD的对比度调节端，即LCD显示偏置信号，接通电源时对比度最弱，电源接地时对比度最高(注意:对比度过高会出现“鬼影”，使用时可用10K电位器调节对比度)。
R/W(5针):用作读写信号线，即此针用于读写操作。其在高电平执行读操作，在低电平执行写操作，E/EN(引脚6):此端子用作使能端子，在高电平读取信息，在负转换时执行指令。DB0 ~ DB7(7 ~ 14脚):用作8位双向数据端子，均为LCD1602模块的数据总线。
