继电器有几种，根据输入信号的性质可分为电压继电器、电流继电器、时间继电器、温度继电器、速度继电器和压力继电器。根据工作原理，可分为电磁继电器、感应继电器、电动继电器、热继电器和电子继电器，按输出形式可分为有触点和无触点两大类，按用途可分为控制和保护用继电器，为什么KA1是接触式继电器。
1、继电器工作原理史上最全原理搜罗
说起继电器，相信学电器的同学都不陌生。不学电器也没关系，因为现在大家家里都有继电器。从墙上的按钮开关到总电源开关，在我们的生活中无处不在。简单来说，继电器，其实就是一个用小电流控制大电流的“自动开关”，在电路中起到自动调节、安全保护、电路转换的作用。一、继电器工作原理电磁继电器一般由铁芯、线圈、衔铁和接触簧片组成。
当线圈被切断时，电磁吸引力消失，衔铁会在弹簧的反作用下回到原来的位置，使动触头与原来的静触头(常闭触头)相吸。通过这种方式吸引和释放，从而达到电路中通断的目的。对于继电器的常开触点和常闭触点，我们可以区分如下:继电器线圈不通电时处于断开状态的静触点称为“常开触点”；处于接通状态的静态触点称为“常闭触点”。
2、谁能讲下继电器,分类,结构,工作原理,还有电路图。简单的了解下。谢谢…
继电器是根据某种输入信号的变化，接通或断开控制电路，实现对功率器件的自动控制和保护的自动化电器。继电器有很多种，根据输入信号的性质分为电压继电器、电流继电器、时间继电器、温度继电器、速度继电器、压力继电器等。根据工作原理，可分为电磁继电器、感应继电器、电动继电器、热继电器和电子继电器。按输出形式可分为有触点和无触点两大类，按用途可分为控制和保护用继电器。

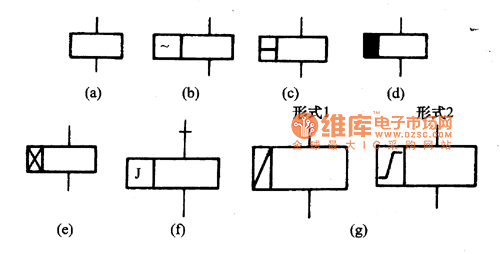

3、如何看懂继电器控制的电路图

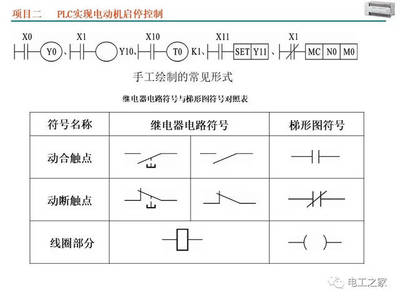

这是你最少的六个月，加上实践经验，否则就是纸上谈兵，你需要学习，学习，再学习。继电器控制的电路主要包括常开触点和常闭触点等。电路图中的触点符号都是开关不通电时的状态，所以要看开关闭合后能导通的电路。相应的继电器触点由常开变为常闭，然后接通相应的电路，直到没有动作为止。可以先简单的学习电路，然后一步一步的去理解。【根据继电器电路图设计PLC梯形图】PLC使用与继电器电路图非常相似的梯形图语言。
这是因为原来的继电器控制系统经过长时间的使用和测试，已经证明能够完成系统所要求的控制功能，而且继电器电路图与梯形图有很多相似之处，所以继电器电路图可以“翻译”成梯形图，即外部硬件接线图与PLC的梯形图有很多相似之处，继电器系统的功能也有很多相似之处。这种设计方法一般不需要改变控制面板，保持了系统原有的外部特性，操作者也不需要改变长期的操作习惯。
4、问一下各个符号什么意思,KA1为什么是接触式继电器,又怎么画成开关,忘详…

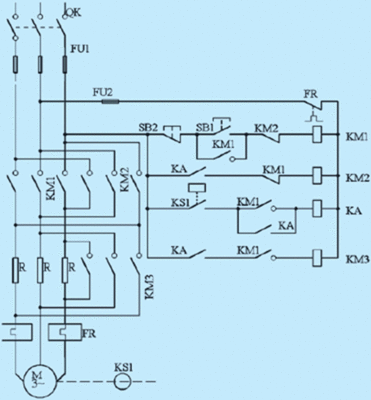

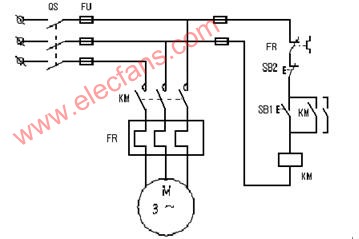

两张图的logos不一样。以上半部分的图片为例:SB1是一个常闭按钮，一般用来停止功能。SB2是常开按钮，一般用于启动功能。KA1是继电器，它的结构是一个电磁线圈通过机械结构连接几对电触点。当电磁线圈通电时，产生磁力，磁力驱动机械机构连接电触点。所以也叫接触继电器。由于其机械触点(电触点)具有接通或断开线路的功能，每个触点相当于一个开关，在控制电路中会以开关的形式出现。
5、继电器一般有几种接法,分别是怎样接的?谢谢了,大神帮忙啊
继电器根据不同类型连接不同，确定类型。联系不多。CNG继电器的连接，一般CG继电器是五爪继电器。众所周知，继电器本身就是一个线圈，线圈会产生磁力，所以需要供电，也就是把正负极接到它的供电端子上。剩下的三个端口，一个是公共端，另外两个分别打开和关闭。CNG继电器主要连接到电源故障的开路端子。一般接CNG车的电源正极是用油泵本身的，也就是油泵线断开，有两个头，接电脑版，负极接加气设备负极。

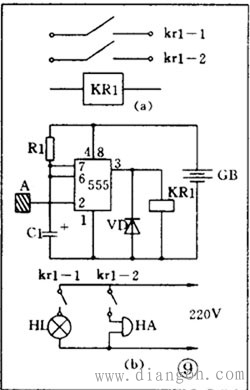

6、有关继电器的简单电路图,懂的进!
我懂了。这不是一个继电器电路，估计是可编程控制器(PLC)的程序电路，也就是电脑写的程序，只有下载到PLC里才能使用。它也被称为模拟继电器功能的软电路，继电器模型有许多功能。在图表的右上角有一个继电器，这个继电器有八个脚，其中两个是电源端子，另外六个脚分为两组，也就是每三个脚为一组。每组中的一个引脚是公共端子，一个是常开引脚，另一个是常闭引脚，希望回答能帮到你。
