单片机中RX8电阻块的作用是什么？单片机为什么要用上拉电阻？你在询问中写道:“如果输出电平低，通过上拉电阻的电流也会流入单片机的端口，所以单片机的吸收电流并不比不连接时小。”我觉得这句话是对的，单片机电源串电阻的作用51单片机最小系统电阻，上拉:上拉是通过一个电阻将不确定信号嵌入高电平，同时限制电流，下拉也是一样。

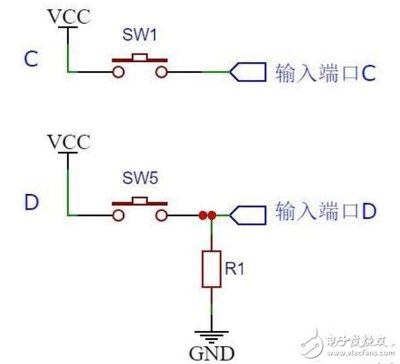

1、为什么单片机接按键开关还要接个电阻和VCC
单片机与按键开关连接，上拉电阻用于为高阻抗输入提供稳定的高电平。这是因为有些单片机的I/O口只能提供高阻(或弱上拉)输出和低电平输出，它们提供的“高电平”其实很弱。在读取列扫描时，可能会出现误判(相当于读取一个高阻状态，读数值是随机的)，所以读取时需要加一个上拉电阻，将高阻转换成稳定的高电平，这样才能保证读取正确。
2、为什么单片机IO口和三极管之间要加电阻?
51单片机:如果用高电平驱动三极管，中间不需要加电阻。相反，我应该在IO端口上增加一个上拉电阻。因为，51单片机的IO口输出高电平的能力很差。这是由于销的内部结构。如果用“低电平”驱动三极管，就要在“之间”加一个限流电阻。因为，51单片机的IO口输出低电平的能力很强。如果没有限流电阻，电流将难以控制。
3、C51单片机中上拉电阻、下拉电阻的原理和作用?
哈哈来为你解答:毫无疑问，1c51单片机中的上拉电阻和p0口在通电后都是高电平。如果2p0口不通过上拉电阻的5v电源，很难给四个数码管提供大的工作电流。P0ffh作为高电平应用于数码管的段形，p000h作为低电平应用于数码管的段形。可以看出，p0决定了数码管各段显示不同字符的亮度。如果不使用p0，数码管每段通过上拉电阻直接接5v，那么只能显示8888为全亮。

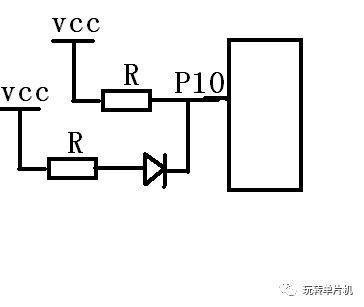

4、单片机为什么要使用上拉电阻
在你的询问中，你写道:“如果输出电平低，通过上拉电阻的电流也会流入单片机的端口，所以单片机的吸收电流比不连接时小。”我觉得这句话是对的。首先明确两个术语:拉电流和吸电流。吸合电流:在高电平时从单片机流向负载的最大电流。姑且称之为高级驾驶能力吧。吸收电流:低电平时从负载流向单片机的最大电流。姑且称之为低级驾驶能力。
驱动能力可以增加多少取决于上拉电阻的大小和连接到上拉电阻的电压。但是上拉电阻不仅能增加吸收电流，还能降低灌水电流，原因和你写的一样。而单片机的拉电流远大于吸收电流，增加上拉电阻对吸收电流的影响很小，除非电阻的阻值很小。所以说上拉电阻在高电平时可以增加驱动能力是准确的，但在低电平时会降低驱动能力。
5、请教下面单片机电路图中电阻的作用
我来告诉你。你的数码管接公共阳极，CPU端口处于电流注入状态。所以这一排电阻根本没用，反而降低了端口的电流填充能力，完全多余。我猜，设计者习惯于在P0端口添加一个拉电阻。如果去掉这个电阻，电路就能很好地工作。如果只驱动led，这一排电阻没有实际用途。上拉电阻提高了驱动能力。专业回答:1。这是上拉电阻，一般可以选10K。2.2:89C51的P0口没有内部上拉电阻，驱动能力很弱，需要统一连接外部驱动器来提高驱动能力。
6、单片机上拉电阻的作用和接法
如果要驱动主楼的5v继电器，直接连接电阻是不可能的。因为驱动继电器的电流要求还是比较大的，而单片机的输出端在高电平是3.3，所以最好用三极管扩大电流来驱动。我以前用过这个，所以肯定是可以的。希望楼主顺利ok。1.51单片机的P0口在用作地址/数据复用时，一般不接拉电阻。

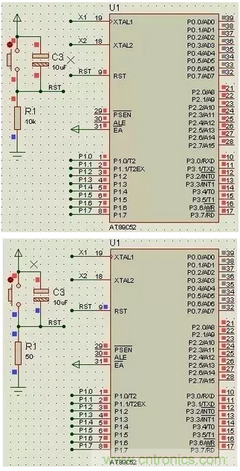

7、单片机复位电路的问题.这里面10k的电阻起什么作用
10K的电阻和10u的电容组成一个RC电路用于复位。常见的低成本上电复位电路是RC电路，其主要作用是使单片机在上电过程中保持复位状态，避免在上电不稳定过程中执行程序，造成误操作甚至损坏电路。电源稳定上拉后，经过短暂的延迟时间后，RST引脚的电平开始逐渐降低，直到低于判断阈值，单片机从复位状态释放，可以启动正常运行程序。
8、单片机供电串电阻的作用
51单片机具有最小系统电阻排除功能。起到上拉的作用:上拉是指不确定信号通过一个电阻嵌入高电平，电阻也起到限流的作用，下拉也是一样。上拉是注入器件的电流，下拉是输出电流。弱强弱只是上拉电阻的阻值不同，并没有严格的区分。对于非集电极(或漏极)开路输出电路(如普通门电路)，提升电流和电压的能力是有限的。上拉电阻的功能主要是为集电极开路输出电路输出电流通道。
9、单片机中的RX8电阻块的作用是什么?
8的电阻网络不可能是阻流分压，只能是上拉或下拉。看第一个管脚接的是正电源还是负电源，如果为正，则为上拉，增加驱动电流。如果为负，则为下拉，多用于抗干扰，你也没给图。一般用8路电阻组作为上拉(或下拉)电阻，上拉多是因为单片机大多是开漏输出，高电平驱动能力太差，因此，外部上拉电阻提高了驱动能力。单片机使用的I/O作为低电平输入时，用来提供浇注电流，电阻的确定一般是基于你拉电阻的选择，因为漏极的I/O输出的内阻相当大，等效电路的电阻就是你的拉电阻，拉电流就是你的外接电源/拉电阻。一般TTL级驱动电流为20ma25ma，可以根据情况选择阻值。
