影响PCB阻抗的三大因素是什么？所以PCB上的铜箔损坏会增加接地阻抗，削弱PCB的抗干扰能力，也会降低电源效率。一般情况下，没有问题，二、阻抗与哪些因素有关？那么，电路板的阻抗与哪些因素有关呢？我不太明白外层的阻抗设计…PCB输出阻抗是信号源的内阻，阻抗板的阻抗控制着印刷电路板上导体的特性阻抗，是电路设计的重要指标，尤其是在高频电路的PCB设计中，需要考虑导体的特性阻抗是否与器件或信号要求的特性阻抗一致，是否匹配。
1、pcb上铜箔损坏会对pcb有什么影响?尤其对pcb板的阻抗有没有影响?

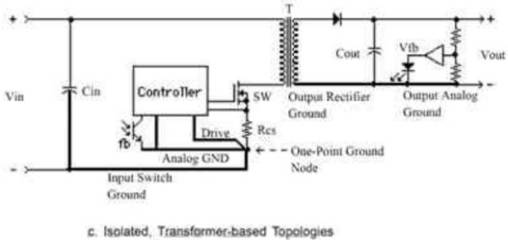

不是高频电路也没关系。如果是手机基站，会有大功率无线发射器(高频部分)。只要不影响电路的运行，就没有问题。一般情况下，没有问题。一般来说，PCB覆铜板的作用是提高电源效率，减少高频干扰。具体来说，覆铜的意义如下:1。降低地线阻抗，提高抗干扰能力；2、降低电压降，提高功率效率；3.用接地线连接，减少回路面积。如果有很多PCB地，如SGND、AGND、GND等。，需要以最重要的“地”作为基准参考，根据PCB表面的不同位置独立覆铜，数字地和模拟地分开覆铜就不用说了。
这样就形成了多个不同形状的变形结构。通常是抗干扰要求高的高频电路多用栅覆铜，大电流的低频电路用全覆铜。所以PCB上的铜箔损坏会增加接地阻抗，削弱PCB的抗干扰能力，也会降低电源效率。对于低频电路，只要损坏不严重，就不影响正常使用；如果射频电路干扰会增强。
2、pcb线路设计中经常设计到阻抗和阻抗参考层。我不是很明白外层的阻抗设计…
PCB的输出阻抗是信号源的内阻。本来，对于一个理想的电压源(包括电源)，内阻应该为0，或者理想的电流源的阻抗应该为无穷大。电路设计中需要特别注意输出阻抗。但现实中的电压源做不到这一点。我们经常用一个理想电压源与一个电阻R串联来等效一个实际电压源。这个与理想电压源串联的电阻R就是(信号源/放大器输出/电源)的内阻。
最好在电线之间加一根地线，避免反馈耦合。PCB引脚的最小宽度主要取决于引脚与绝缘基板之间的粘合强度以及流经引脚的电流。当铜箔厚度为0.05mm，宽度为1-15 mm时，通过电流2a温度不会高于3℃，因此1.5 mm的宽度可以满足要求。对于集成电路，尤其是数字电路，通常选择0.02-0.3 mm的线宽。当然，只要有可能，就要用宽线，尤其是电源线和地线。
3、有谁了解PCB的制作过程?假性露铜和阻抗不合格对板子性能有什么影响?我…
假铜曝光对板材的功能没有影响，只对外观有影响！这是IPC验收标准中规定的。如果是阻抗板的假露铜，会对阻抗值有一点影响，但不会有太大关系，因为影响阻抗板的主要因素是线宽和线间距以及介质层的厚度。阻抗不合格对客户是致命的，这种板没有价值。黑油版比绿油、蓝油等油墨难度更大，尤其是黑油桥的版材，需要曝光能量和显影速度。

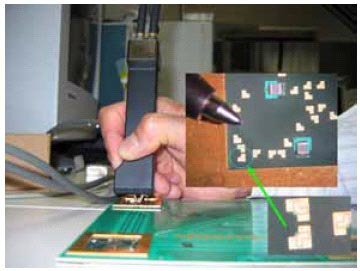

4、pcb制造阻抗大了该怎么办
如果只是线宽的话，就超出了pcblayout的能力范围了。告诉pcb厂商控制好相应的阻抗线就行了。所使用的电介质层材料(不同的电介质层具有不同的阻抗)；介电层厚度(不同厚度阻抗不同)；镀铜厚度(铜厚度也影响阻抗)；蚀刻线宽和线间距(控制蚀刻因子)如果板已经压制电镀，只有从蚀刻开始控制线宽和线间距，才能弥补阻抗要求。很多时候还是要找客户才勉强接受。

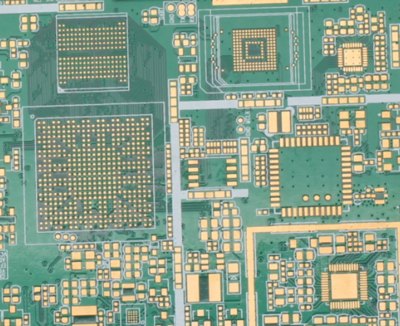

5、阻抗板的阻抗控制

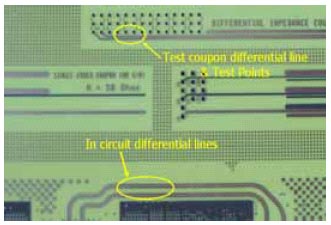

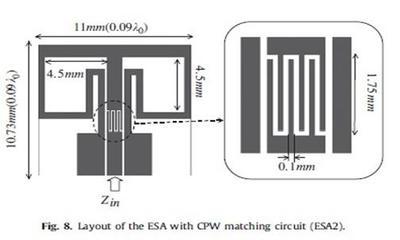

印刷电路板上导体的特性阻抗是电路设计的重要指标。尤其是在高频电路的PCB设计中，需要考虑导体的特性阻抗是否与器件或信号要求的特性阻抗一致，是否匹配。因此，在PCB设计的可靠性设计中，有两个概念是必须注意的。1.阻抗控制阻抗控制是指在高频信号下，某一线路层在传输中对其参考层产生的“阻力”必须控制在额定范围内，以保证信号在传输过程中不失真。
即阻抗匹配。二、阻抗与哪些因素有关？那么，电路板的阻抗与哪些因素有关呢？从PCB制造的角度来看，影响阻抗的主要因素有:-线宽(W)，阻抗随着线宽的增大而减小。-线间距(s)，随着距离的增加，阻抗增加。-线厚度(t)，阻抗随着线厚度的增加而变小。-电介质厚度(h)，电介质厚度越大，阻抗越大。-介电常数(Dk)。介电常数越大，阻抗越小。注意:其实阻焊也影响阻抗，只是因为阻焊层附着在介质上，所以介电常数增加。由于介电常数的影响，阻抗值会下降4%左右。

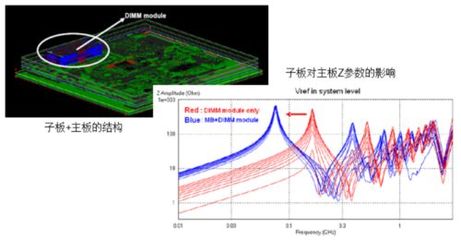

6、如何减少PCB的阻抗因素
影响特性阻抗的主要因素如下:1。材料的介电常数及其影响一般选取平均值就能满足要求。信号在电介质材料中的传输速度会随着介电常数的增大而降低。因此，为了获得高信号传输速度，必须降低材料的介电常数。同时，为了获得高传输速度，必须采用高特性电阻，高特性电阻必须由低介电常数材料制成。2.线宽和粗细的影响生产中允许的线宽变化会导致阻抗值发生很大的变化。
这就要求制造商在生产中要保证线宽满足设计要求，并使其变化在公差范围内，以满足阻抗的要求。导体的厚度也根据导体所需的载流量和允许的温升来确定。为了满足生产中的应用要求，涂层的平均厚度一般为25 μ m。导体的厚度等于铜箔的厚度加上涂层的厚度。需要注意的是，在电镀前，一定要保证线材表面的清洁，不能有残留物和修复油黑，这些会导致电镀时镀铜失败，改变局部线材粗细。
7、影响PCB阻抗的三大因素是什么?

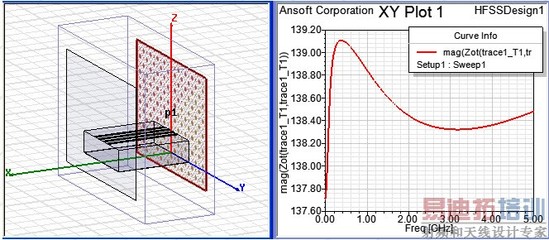

影响因素:1。表面微带线和特性阻抗表面微带线具有较高的特性阻抗，在实际中应用广泛。其外层是用于控制阻抗的信号线面，通过绝缘材料与其相邻的参考面隔开。计算特性阻抗的公式为:z087/sqrt(εr 1.41)×ln[(5.98h)/(0.8 wt)](1)z0:印刷导体的特性阻抗:εr:绝缘材料的介电常数:h:印刷导体与基准面之间的介质厚度:w:印刷导体的宽度:t:印刷导体的。
因此，特性阻抗与基板材料(覆铜板)的关系非常密切，所以在PCB设计中基板材料的选择非常重要。材料的介电常数及其影响由材料制造商在1MHz的频率下测量确定，同一种材料，不同厂家生产的，因为树脂含量不同，所以不一样。本研究以环氧玻璃布为例，研究介电常数与频率变化的关系。
