什么是窒息？choke的参照物是什么？高频扼流圈和低频扼流圈都是感应线圈。这个电路符号是什么意思？应该是接地气的符号，什么是磁珠？抵抗交流电的感应线圈，电气图的图形符号，图形符号的组成电气图的图形符号通常由通用符号、符号元素、极限符号、方框符号和组合符号组成。用于整流时，称为“滤波扼流圈”；用于节流音频电流时称为“音频扼流圈”；用于抑制高频电流时称为“高频扼流圈”。
1、电气图形符号大全最好能打印的格式清发我邮箱:chaitiansheng@163.com…
已发送。谢谢你的帮助:我急需一套完整的电气图形符号集，最好以可打印的格式寄到:@qq.com。没有积分。谁会帮助你？电气图形符号绘制电气图形时，在图纸或其他文件中常用来表示一个装置或概念的符号称为电气图形符号。电气图形符号仅表示图形绘制，不需要精确的比例。电气图的图形符号。图形符号的组成电气图的图形符号通常由通用符号、符号元素、极限符号、方框符号和组合符号组成。
(2)象征元素它是一个有明确意义的简单图形，不能单独使用。符号元素必须与其他图形相结合，才能形成一个装置或概念的完整符号。(3)限定符号它是加在其他符号上，提供额外信息的符号。通常不能单独使用。有时通用符号也可以作为限制符号，比如在扬声器符号上加上电容的通用符号，形成电容式扬声器符号。(4)方框符号它是一种简单的图形符号，用来表示元件和设备的组合及其功能。
2、想知道这张图里面都有了什么电器元件。这张图好像挺老了,看不懂,很多…
看起来像是变电站的图纸。这可能是一个特殊的符号，但我从未见过。我建议找一本专业的书。百度搜索变电站图纸也可以。这是单线变配电示意图。很多短斜线代表三相线(应该写成3或3条对角线)，粗线是母线(汇流条)，两台主变压器以星形/三角形方式连接，很多空心三角形代表受电(输入)和馈电(输出)。电容器和扼流圈用于两个备用输入。主变压器的两对实心小三角形代表插头连接，小矩形内的两边是保护接地电阻。

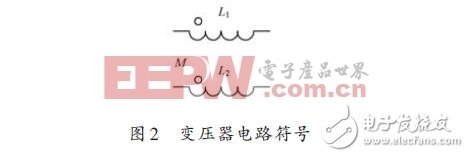

3、电感的符号
电感器1。电感的图形如上图。虽然在电子生产中应用不多，但在电路中同样重要。电感和电容一样，也是一种储能元件，可以将电能转化为磁场能量，并将能量储存在磁场中。电感用符号L表示，其基本单位是亨利(H)，常用毫亨(mH)。它常与电容一起构成LC滤波器、LC振荡器等。此外，人们还利用电感的特性制造扼流圈、变压器、继电器等。
电感的技术指标主要有:电感L；品质因数的q值；自谐频率f；直流电阻RDC；额定电流I等。固定电感主要用于电视机、摄像机、录像机、微处理器、微电机等电子设备和通讯设备中，起谐振、耦合、延时、滤波、陷波扼流和抗干扰的作用。一个小收音机上有很多电感线圈，几乎都是用漆包线绕制的空心线圈，或者是绕在骨架的铁芯和铁心上的。有天线线圈(用漆包线绕在磁棒上制成)、中频变压器(俗称周中)、输入输出变压器等等。
4、fb是什么电子元件
磁珠。标FB的应该是磁珠！什么是磁珠？磁珠具有很高的电阻率和磁导率，相当于电阻和电感的串联，但电阻和电感的值是随频率变化的。与普通电感相比，它具有更好的高频滤波特性，在高频时表现出电阻，因此可以在相当宽的频率范围内保持较高的阻抗，从而提高FM滤波效果。作为电源滤波，可以使用电感。磁珠的电路符号是电感，但从模型中可以看出使用了磁珠。磁珠和电感的原理是一样的，只是频率特性不同。磁珠由氧磁体组成，电感由磁芯和线圈组成。磁珠将交流信号转化为热能，电感将交流信号储存起来，慢慢释放出来。
在低频时，它的电阻比电感小得多。铁氧体磁头是目前发展迅速的一种抗干扰元件。价格便宜，使用方便，过滤效果显著。在电路中，只要导线穿过就行(我用的都是像普通电阻一样，导线穿过过，粘过，也有表贴形式，但很少卖)。当导线中的电流通过时，铁氧体对低频电流的电阻很小，但对高频电流会有很大的衰减作用。
5、交流电的符号
DC: DC也通过在字母“V”下加一个“.”来表示。交流电:AC也是在字母“V”下面加一个“~”来表示。最大值除以根号二Um/√2。你好！交流电，简称AC。发明者是尼古拉·特斯拉(18561943)。交流电也被简称为“交流电”或“交变电流”。一般是指在任何时候其大小和方向周期性变化的电压或电流。
我国交流电源的标准频率为50 Hz，日本等国为60 Hz。交流电随时间的变化可以用各种形式表示。不同形式的交流电有不同的应用范围和效果。正弦交流电是应用最广泛的交流电，其他非正弦交流电经过数学处理一般可以转化为正弦交流电的叠加。正弦电流(也称为谐波电流)是时间的谐波函数。当线圈在磁场中匀速旋转时，线圈中产生大小和方向周期性变化的交流电。
6、这个电路符号什么意思
这应该是一个接地气的符号。旋转90度是接地符号。一般是指接地端子和零电位。电路图如果广为谈论，可能不是一本牛津词典能解决的问题。仅仅是基本的电路图和符号就足够讲一千零一夜了。这里我仅用有限的篇幅列出常见的基本电路图符号，并简单介绍其符号或功能。其实电路图符号的标准并不是固定的，根据地区会有一些细微的差别。本文以现行国际标准IEC60617为基础。
所以，还是从电源说起吧。电路图符号百科里有两种电源，一种是单电源，一种是多电源。如下图。优质电源一般都有很多国家认证标志，比如FCC、美国UL、中国长城等。这些认证是认证机构根据行业内的技术规范制定的电源专业标准，包括生产工艺、电磁干扰、安全防护等。凡符合一定指标的产品，只有通过认证申报后，才能在包装和产品表面使用认证标志，具有一定的权威性。

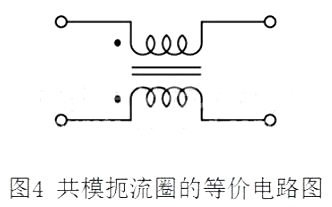

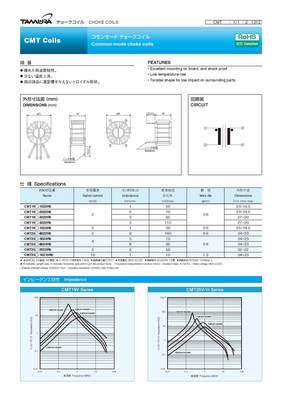

7、扼流圈是什么东西呀?作用呢?
扼流圈是指线圈有的绕在铁氧体磁芯上，有的是空心的，匝数几百或几十，自感系数几毫亨。高频扼流圈和低频扼流圈都是感应线圈。感应线圈具有抑制电流变化的特性，电感越大，这种作用越明显。这种效应阻碍了电流。电感，电感的大小与电感的工作频率和自身电感的大小有关。旧的A类音频功放中的低频扼流圈具有“通过DC，隔离交流”的功能。
只要满足放大器的需要，一小部分交流分量的一点点损耗也是允许的。这里扼流圈的电感较大。在频率一定的情况下(音频频率范围为20 kHz、20 Hz)，要求电感比较大。扩展数据电源的滤波扼流圈用于平滑整流后的DC分量，降低其纹波电压，以满足电子设备对DC电源的要求。电力滤波扼流圈的主要技术指标是电感和DC压降。电感由计算整流器和滤波器时所需的纹波系数决定；DC电压降影响整流器输出电压和负载调整率。
8、扼流圈是什么
Reference:。抵抗交流电的感应线圈，利用线圈的电抗与频率成正比，可以抑制高频交流电，让低频直流电通过。根据频率，采用空芯、铁氧体芯、硅钢片芯，用于整流时，称为“滤波扼流圈”；用于节流音频电流时称为“音频扼流圈”；用于抑制高频电流时称为“高频扼流圈”。用于“通DC，阻交流”的电感线圈叫低频扼流圈，用于“通低频，阻高频”的电感线圈叫高频扼流圈。
