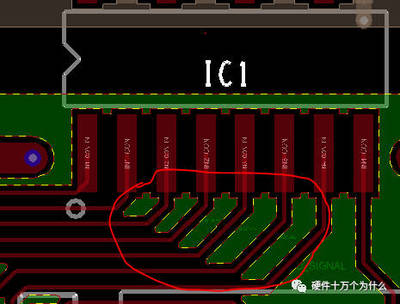

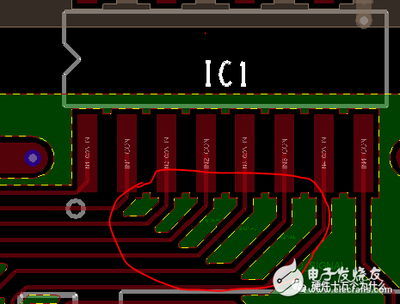

PCB上的死铜为什么一定要去掉？在PCB设计中，铺铜后，会在线与线之间出现死铜(孤岛)。对于死铜一般都是建议直接处理，因为：1.会造成EMI问题，2.增强抗干扰能力，3.死铜没什么用，具体来说就是这个孤岛在这里形成一个天线的效应，如果周围的走线辐射强度大，会增强周围的辐射强度;并且会形成天线的接受效应，会对周围走线引入电磁干扰。
1、…Designer画PCB,覆铜有毛刺,而且有多余的部分,怎么办?怎么才能去除毛…
选择“place/polygonpour”或者直接点击快速工具栏中的覆铜按钮，先把对你网络设置为连接GND！在弹出的对话框中最上面Fillmode如果选择solid是不带网格的，选择hatched是网格覆铜。edit工具下move下polyponvertices此时找到你需要修改的铜皮选择后铜皮的轮廓就出来了可以随意修改去毛刺去尖角。
2、pcb画图软件教程-请教下用AltiumDesigner画PCB图的一般步骤。
altiumdesigner怎么画pcb第一步:新建PCB工程文件并向工程文件里添加PCB文件和原理图文件第二步:元件库、封装库设计部分元器件厂商或者经销商不提供元件库和封装库,只给了元器件尺寸图,所以需要自行设计元件库文件或是封装库文件元件库设计:新建.SchLib文件:>Library>SchematicLibrary使用Place下拉菜单或使用快捷工具栏放置图形,
记得保存!封装库的设计新建.PcbLib文件:>Library>PCBLibrary使用Place下拉菜单或使用快捷工具栏,画线,放置孔位,记得保存!第三步:原理图的绘制新建.SchDoc文件:>Schematic添加元器件库和封装库在软件底部菜单栏System中勾选Libraries,打开侧面工具栏在侧面工具栏中点击“Libraries…”>“AddLibrary”找到自己保存的库文件并添加添加各元器件可直接从侧面工具栏中选择元器件拖入原理图中。
