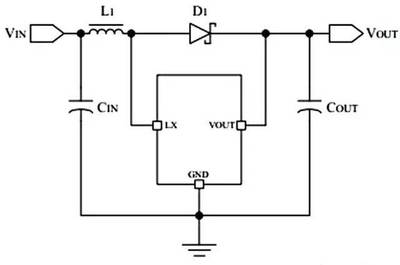

美国全面断供华为，芯片总是牵动着我们的心弦。现在，来谈谈升压芯片，升压芯片的工作原理是通过内部的电感和电容组成的串联电路将低压降信号转变为高压信号，再由高压输入端与低压输入端相连实现升压，该升压电路可以用于多种用途：它能在不同电源电压之间转换，并且具有很高的电压精度，通常比传统的变压器有更好的精度，此外，升压后的电压可以在一定范围内调节，可以在更高的范围内提供稳定的输出电流。

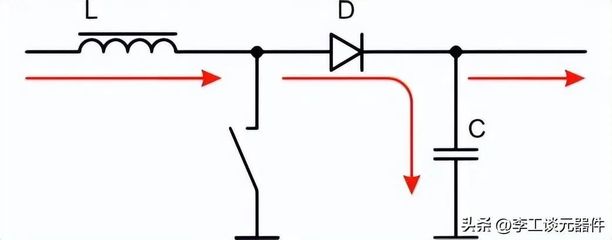

1.工作原理该升压电路的工作原理是：1.该电路由内部的电感和电容组成，它们构成一个串联回路。2.升压后的电压先由电感中的电流产生，然后再经电容实现升压。3.从电源电压降信号中分离出一部分，形成一个高压电流。4.在输出端使用适当大小的电感器和电容组成一个回路，该回路将输入电压降信号转变为高压电流信号。5.升压后的低压电流通过控制电路进行调节，从而使输出电压达到所需的电压。
1、DC~DC升压电路中电感变小后的结果
升压电感电感值变小的主要原因是匝间短路，根据实际短路的程度有不同的表现形式。如果短路的匝数较多，有可能引起短路保护，结果是无输出；如果短路的匝数较少，输出的电压会变低或者飘动如果处于软短路状态，则输出极为不稳定。电感量变小后可能导致你的输出电压达不到你预期的电压，还有可能导致给设备充电的电流达不到那么高。电感就小，升压的效率就会就低。
2、升压器或升压电路的工作原理
有原副线圈组成，在与交变电源端相连的是原线圈，与原线圈相对的就是副线圈，原线圈上有线圈匝数，副线圈同样也是。现在说它的工作原理，最主要的就是电流的磁效应产生磁场，由于交流电承周期性变化，故产生的磁场也是在周期变化，记住恒定电流周围虽有磁场，但是它的磁场未发生变化。就是由于磁场的变化，磁场大小交替，就有了电磁感应现象，而电磁感应就是磁转电的枢纽。
要升压，电压输出端匝数必定多于电压输入端，要将压，那相反。初三的物理早不记得讲什么了，唯一留下的印象就是有些电子学方面的理论和实际差远了，你问的问题分两类，一类是交流升压电路，这类升压器一般用变压器来实现，做个例子，有一个变压器，它初级是220V的额定电压，匝数为1100T，这样每V电压对应的匝数就是1100T/220V5匝。
3、升压电路中电感过大的原因
升压电路中，电感过大会导致电感储能时间过长，使得开关管导通时间过长，进而导致开关管损耗过大、能耗过高，影响升压电路的效率。此外，电感过大还可能导致输出电压波动、振荡等问题，因此，在设计升压电路时，需要综合考虑电感值、开关频率、输出功率等因素，选取合适的电感值，以确保电路的高效稳定运行。
