分流器和电流表怎么连接，分流器的作用是什么？分流器是一种测量DC电流的仪器，它是根据DC电流通过电阻时，电阻两端产生电压的原理制成的。电路分压和限流:在DC电路中，电流互感器不能用于DC，分流器用于分压和限流，和变压器一样，分流器和电流表需要一起使用，分流器的作用主要是测量DC电流，如果DC电流超过普通电流表的量程，可以用分流器测量。
1、分流器的工作原理及适用领域
分流器的工作原理及应用领域其实分流器在我们的生活中很常见，几乎每家每户都需要分流器，比如用分流器连接网线。分流器的功能，顾名思义，主要用来分流大电流。制作分流器的原理很简单，只要学过中学物理的人都会明白，它是根据大电流通过电阻两端产生电压的原理制作的。那么，具体分流多少呢？这取决于分流的类型。
分流器网络简介probe包括常用的2.5G分流器、10G分流器、40G分流器和测试接入端口(TAP)，是一种硬件设备，直接插入网线，向其他设备发送一个网络通信。分路器的工作原理是对来自网络探头的输入数据进行复制、聚合、过滤，通过协议转换将10兆POS数据转换为千兆LAN数据，并按照特定算法进行负载均衡输出，从而保证同一会话的所有数据包或同一IP用户的所有数据包同时从同一接口输出。
2、电流表的工作原理
论电压表的原理电压表的原理是电流表是根据磁场中磁场力对带电导体的作用制成的。安培计内部有一块永久磁铁，在两极之间产生磁场。磁场中有一个线圈。线圈的两端有一根游丝。每个弹簧连接到安培计的一个端子，并且旋转轴连接在弹簧和线圈之间。在转轴相对于电流表的前端，有一个指针。当有电流通过时，电流沿着弹簧的转轴穿过磁场，电流切割磁感应线，于是线圈在磁场力的作用下发生偏转，带动转轴和指针偏转。
扩展数据电压表在电路中被认为是断开的，电压表通常是串联的。串联电路中的电压等于电路各部分两端电压之和，因为电内部的电阻很大，电流因为电压表的电阻而无法流过电压表。当然并不是说电压表完全没有电流流过，只是电流很小，导致下面的电器设备无法正常使用。电压是电流形成的原因，电压不一定导致电流。所以如果把电压表串联起来，就相当于把线剪断了。
3、电流表工作原理
1。普通电表(旋转电表)的工作原理是，当电表接入被测电路时，电流线和电压线中有交流电通过，这两个交流电分别在其铁芯中产生交变磁通；交变磁通量穿过铝盘并在铝盘中感应出涡流；涡流在磁场中受力作用，使铝盘获得力矩(主动力矩)而转动。负载消耗的功率越大，流过电流线的电流就越大，铝盘中感应出的涡电流就越大，使铝盘转动的扭矩就越大。
功率越大，扭矩越大，铝盘转得越快。铝盘转动时，受到永磁体产生的制动力矩的作用，制动力矩与驱动力矩相反；制动力矩与铝板转速成正比，铝板转速越快，制动力矩越大。当主动力矩和制动力矩达到暂时平衡时，铝盘会匀速转动。负载消耗的电能与铝盘的转数成正比。当铝板转动时，带动计数器显示消耗的电能。这就是电能表工作的简单过程。
4、分流器的作用
1、分流一般用于扩大定值低阻的电流范围。通常与安培计或检流计的动圈并联。分流器的作用主要是测量DC电流。如果DC电流超过普通电流表的量程，可以用分流器测量。2.分流器又称同步电机，按比例向多个支路供油。常见于等流量供油。用于解决油缸同步、行走电机同步和油润滑问题。按材质可分为铝合金和铸铁；按结构可分为齿轮式和柱塞式
5、电流表的内接法、外接法和电路分压、限流式接法分别是在什么情况下的…
内部连接:直接连接到测量电路，要求仪表的量程足够大，一般不用于大电流电路，仪表价格昂贵，容易出现故障。外接:电流互感器用于将主电路中的大电流变为小电流供测控电路使用，在工业中应用广泛。电路分压和限流:在DC电路中，电流互感器不能用于DC，分流器用于分压和限流。和变压器一样，分流器和电流表需要一起使用。赞同，希望支持。一般用在DC流比较大的地方。
6、分流器的作用是什么
分流器是一种测量DC电流的仪器，它是根据DC电流通过电阻器时电阻器两端产生电压的原理制成的。分流器一般用于扩大定值低阻的电流范围。通常与安培计或检流计的动圈并联。上海江白实业发展有限公司有两种分流产品接在表内外，广泛用于扩大表的测量电流范围。有固定定值分流和精密合金电阻，这两种都可以用在通信系统中？电子机器？电源和其他电路的自动控制，用于限流，
7、什么是分流器起什么作用
分流器用于测量DC电流；分流器实际上是一个电阻非常小的电阻。当DC电流流动时，会产生一个电压降，供直流电流表显示。直流电流表实际上是一个电压表，满刻度值为75mV；直流电流表和分流器一起使用；例如，与100A电流表匹配的分流器的电阻为0.00075欧姆；即100A*0.00075欧75mV；与50A电流表匹配的分流器电阻为0.0015欧姆；50A*0.0015欧75mV。
8、为什么电流计在不用时,分流器必须要短路?
那是测量大电流的安培计。电流很大，电线(应该是铜条)也很粗。在设备面板上连接电流表是困难的、不经济的和不安全的。所以其实都是用一个分流器连接的，这个分流器其实就是一个电阻非常小但是电阻非常精确的小电阻串联在电流回路中。利用大电流在小电阻上的压降，这个压降用电压表来测量，实际电流用电流表的刻度来表示。该仪表的刻度必须与分流器的电阻相匹配。

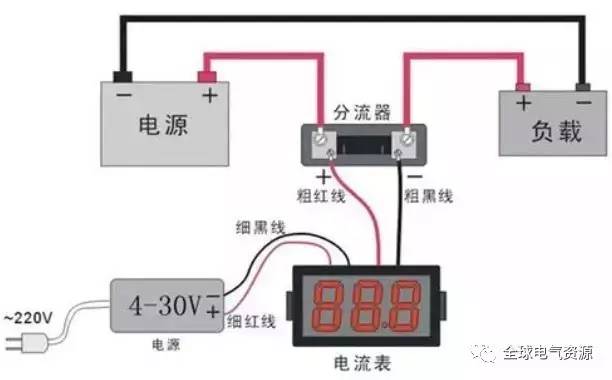

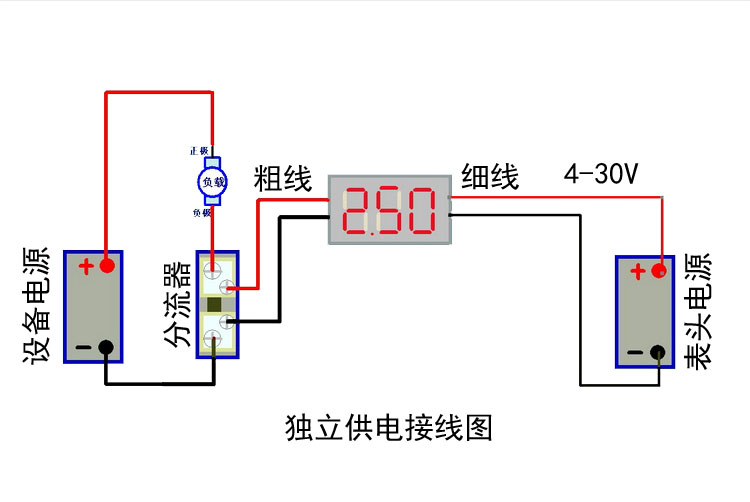

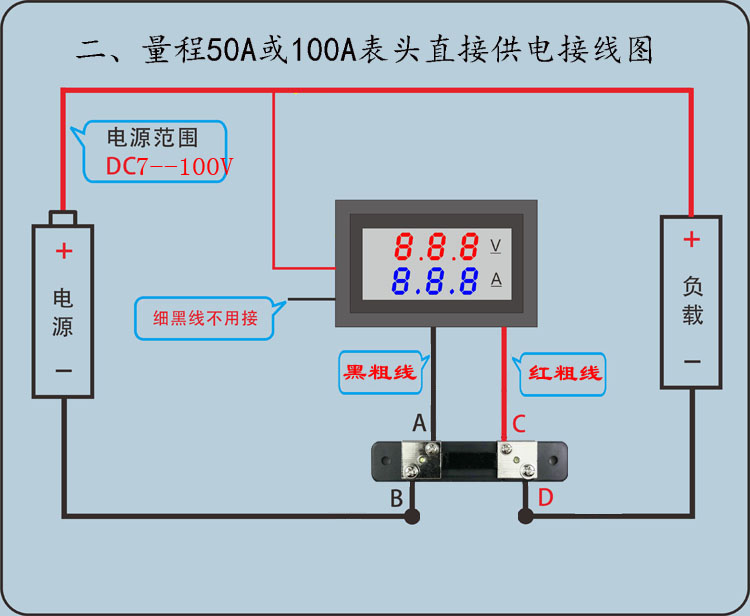

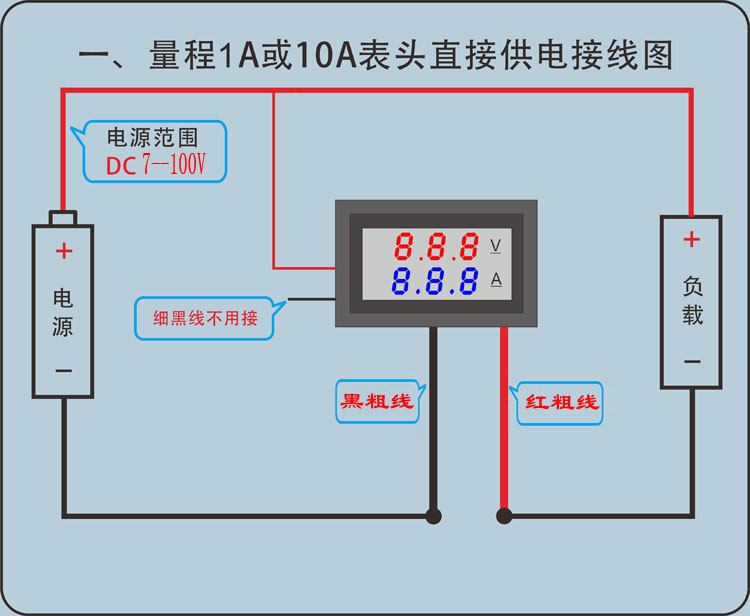

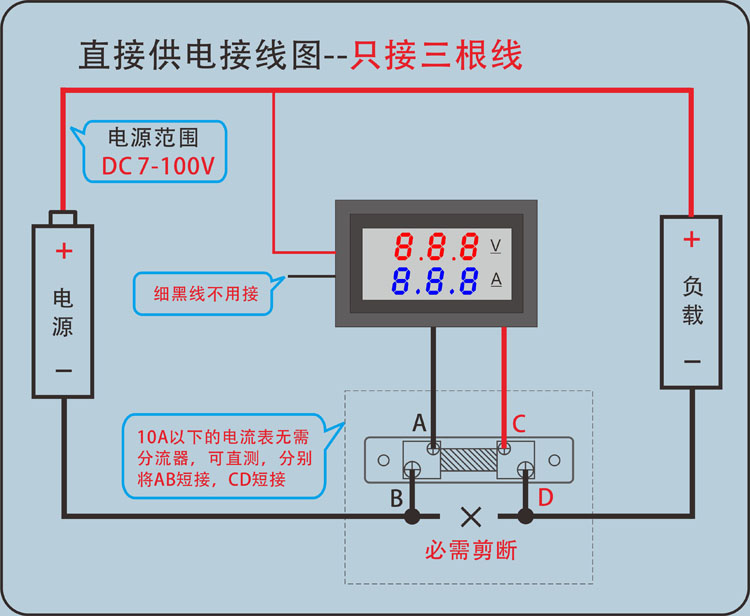

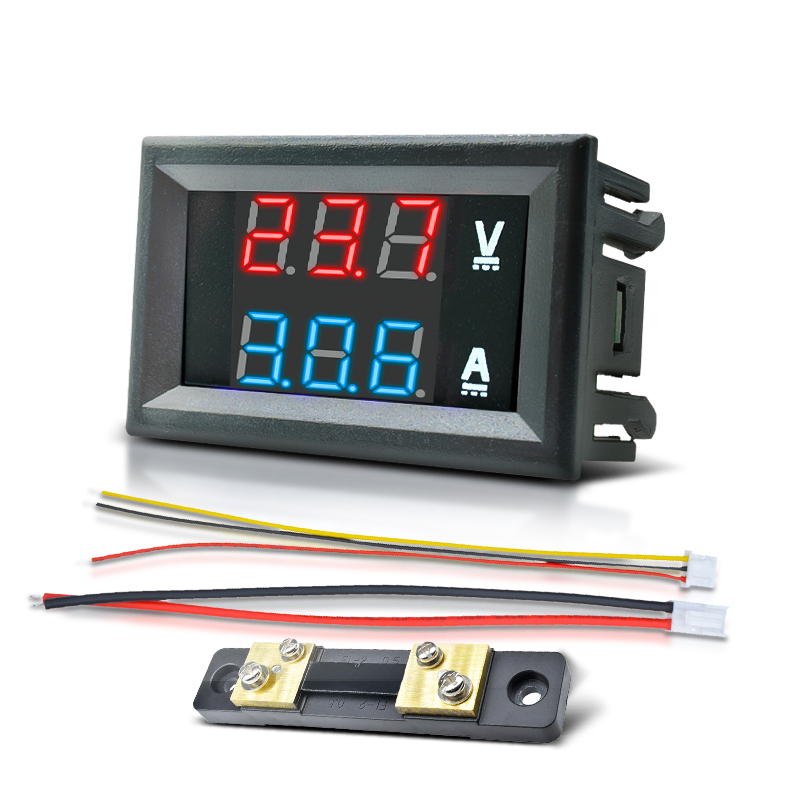

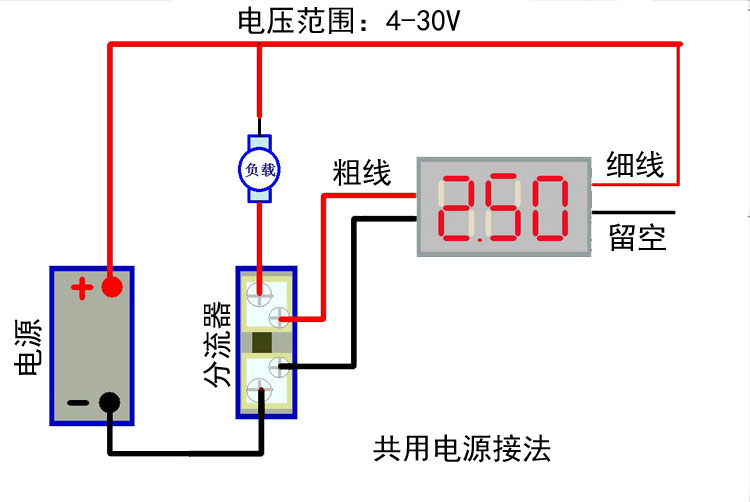

9、分流器怎么接在电流表上,要图

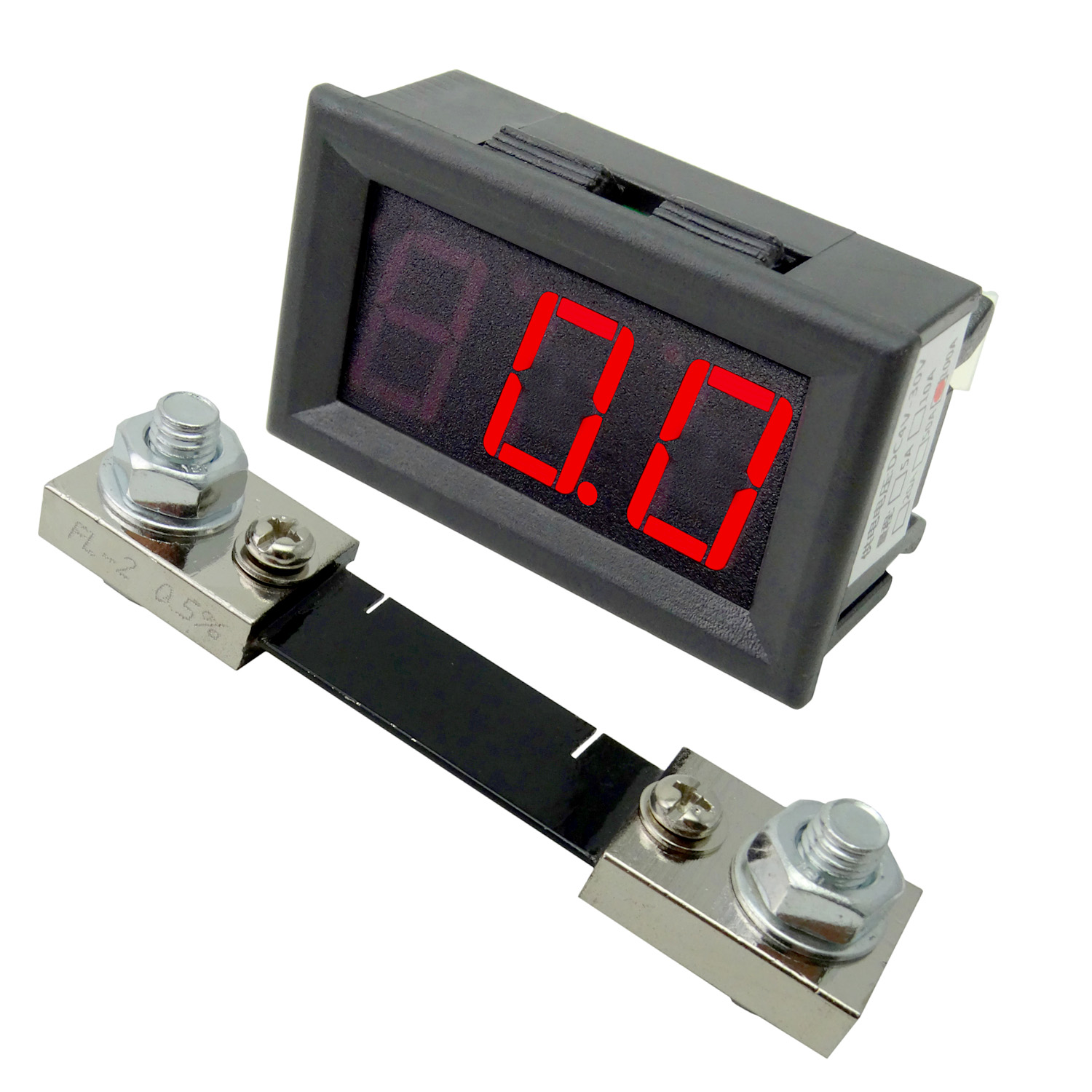

指针式电流表:数字电流表:。一般来说，分流器上有四个螺栓，两个大螺栓和两个小螺栓。分流器与要测量的电流信号的电路串联。当两个小螺栓连接到仪器信号输入端时，注意信号的极性。电流流入分流器的一端为正端，接仪表信号输入端的正输入端。电流流出分流器的一端为负端，接仪表信号输入端的负输入端。一般布线说明:1。将引脚连接到被测负载信号的正输入端(负载的正端不需要接线)。
6针和7针是传输信号的420mA输出，只有带(I)的型号才有此功能。第8针和第10针连接到220V的市电，作为仪器本身的工作电源(适用于mainland China、香港特别行政区和其他地区)，9脚和10脚接110V的市电，作为仪器本身的工作电源(适用于台湾省、美国等地区)。当测量信号大于10A时，应考虑外部分流，例如，需要测量50A DC范围内的电流，要选择的分流器规格为50 A: 75 MV。
