上拉电阻如何连接到电路上拉电阻连接在端口和正电源之间。为什么加个电阻就能上拉？关于上拉电阻的问题如果在A点上拉电阻，上拉电压为5V，上拉电阻的作用是什么？注意判断拉升和下拉，如果电阻的一端连接到VCC，该电阻称为上拉电阻，可以帮助引脚处于高电平，上拉电阻:从电源高电平引出的电阻led连接到输出1。如果电平由OC(集电极开路，TTL)或OD(漏极开路，COMS)输出，没有上拉电阻就无法工作，这个很好理解，没有电源，显像管就不能输出高电平。
1、上拉电阻是串联还是并联,如果提高电流的话不应该是并联减小电阻吗
所谓“上拉”是指集成数字芯片的输入或输出引脚上连接有一定电平的电阻。连接Vcc用于上拉，连接GND用于下拉。连接到OC(集电极开路)门输出端的上拉电阻串联到Vcc；如果这个电阻的阻值太小，空载时会有大电流注入低电平输出端。上拉电阻是在电源的V端和集成电路器件的输出端之间加一个电阻，以提高输出电平或增加驱动能力。对于OC(OD)电路，增加的上拉电阻与输出元件串联，可视为串联。
2、能不能通俗的解释一下「上拉电阻/下拉电阻」的原理?
我觉得这个问题你可以问你的物理老师。上拉电阻和下拉电阻的原理都很简单。没有上拉电阻，IO口处于挂起状态，也就是所谓的第三状态。无法确定其输出是0还是1。当有上拉电阻和下拉电阻时，如果IO口悬空，上拉时为高电平(因为接了VCC)，下拉时为低电平(因为接地)。单片机的引脚输入需要一个清晰的信号，无论是高电平还是低电平。
但是，还有一种状态你可能会忽略，那就是pin挂起的时候。当引脚悬空时，由于电路中的电磁感应，可以在引脚上随机感应出高低的电平，让单片机觉得你是在随机输入1或0。这显然不是你需要的。你需要的是一个明确的高低水平。注意判断拉升和下拉。如果电阻的一端连接到VCC，该电阻称为上拉电阻，可以帮助引脚处于高电平。
3、关于上拉电阻的疑问

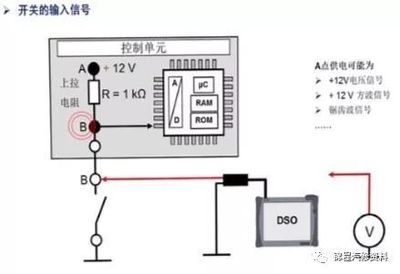

如果在A点上拉电阻，上拉电压为5V。1.如果不直接接电阻，那么A点的变化无论如何都是5V。如果连接一个电阻，当A原本处于高电平(比如4V)时，由于上拉会输出5V。当A处于0V低电平时，相当于接地，上拉电阻两端的压降为5 V，A点输出5V，整体效果相当于标准的TTL电平。2.电阻一端接高电平，另一端接电路，称为上拉；同理，一端接地，另一端在电路中称为下拉。
4、上拉电阻是怎么个原理,为什么加个电阻就能上拉了?最好具体一点百度百…
有相当多的情况需要上拉电阻和下拉电阻，画图比较麻烦。上拉电阻:从电源高电平引出的电阻led连接到输出1。如果电平由OC(集电极开路，TTL)或OD(漏极开路，COMS)输出，没有上拉电阻就无法工作。这个很好理解。没有电源，显像管就不能输出高电平。2.如果输出电流比较大，输出电平会降低(电路中已经有一个上拉电阻，但是电阻太大，压降太大)，所以可以用上拉电阻提供电流分量，把电平“拉高”。
当然，管道在线性范围内的上拉阻力也不能根据需要过小。当然，这种方法也将用于实现门级匹配。应当注意，过大的上拉电阻会延迟输出电平。(RC延时)一般CMOS门电路的输出不能悬空，上拉电阻设置为高电平。下拉电阻:原理与上拉电阻类似，只是它被拉到GND。然后级别会被拉低。下拉电阻通常用于设置低电平或阻抗匹配(抗回声干扰)。
5、上下拉电阻作用
姓名:陶作坤；学号:；学院:电子工程学院改编自【嵌入式牛人入门】上拉是通过一个电阻把不确定的信号箝位在高电平，电阻也起到了限流的作用，下拉也是一样。上拉是注入器件的电流，下拉是输出电流；弱和强只是上拉电阻的不同值，没有严格的区分；对于无集电极(或漏极)开路输出电路(如共栅电路)，提升电流和电压的能力有限，上拉电阻的作用主要是为集电极开路输出电路输出电流通道。
【插牛鼻子】上拉电阻和下拉电阻【插牛鼻子的问题】看完这篇文章，你知道上拉电阻的作用吗？第一，上拉的定义是通过一个电阻将不确定信号箝位在高电平，电阻也起到了限流的作用，下拉也是如此。上拉是注入器件的电流，下拉是输出电流；弱和强只是上拉电阻的不同值，没有严格的区分；对于无集电极(或漏极)开路输出电路(如共栅电路)，提升电流和电压的能力有限，上拉电阻的作用主要是为集电极开路输出电路输出电流通道。
6、在电路设计中,上拉电阻的作用是什么?

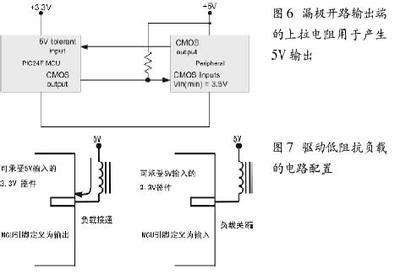

上拉电阻后面的部分保持高电压，与下拉电阻相反。上拉就是通过一个电阻在高电平嵌入一个不确定的信号！该电阻器还可用作限流器！上拉电阻的作用主要是为集电极开路输出电路输出电流通道。上拉和下拉电阻:1。TTL电路驱动COMS电路时，如果TTL电路的输出高电平低于COMS电路的最低高电平(一般为3.5V)，则需要在TTL的输出端连接一个上拉电阻来提高输出高电平。
3.为了增加输出引脚的驱动能力，一些单片机引脚经常使用上拉电阻。4.在CMOS芯片上，为了防止静电损坏，不使用的管脚不能悬空。通常，连接上拉电阻是为了降低输入阻抗并提供放电路径。5、芯片的管脚增加了拉电阻，提高了输出电平，从而提高了芯片输入信号的噪声容限，增强了抗干扰能力。6.提高总线的抗电磁干扰能力。引脚悬空时更容易接受外界电磁干扰。
7、上拉电阻怎么连到电路中
上拉电阻连接在端口和正电源之间。上拉就是通过一个电阻把不确定信号设置在高电平，该电阻器还充当限流器。上拉是将电流注入器件，对于无集电极(或漏极)开路输出电路(如共栅电路)，提升电流和电压的能力有限，上拉电阻的作用主要是为集电极开路输出电路输出电流通道。上拉电阻的主要功能是在电路驱动器关闭时为线路(节点)提供固定的高电平。
